Mô tả
Tổng quan

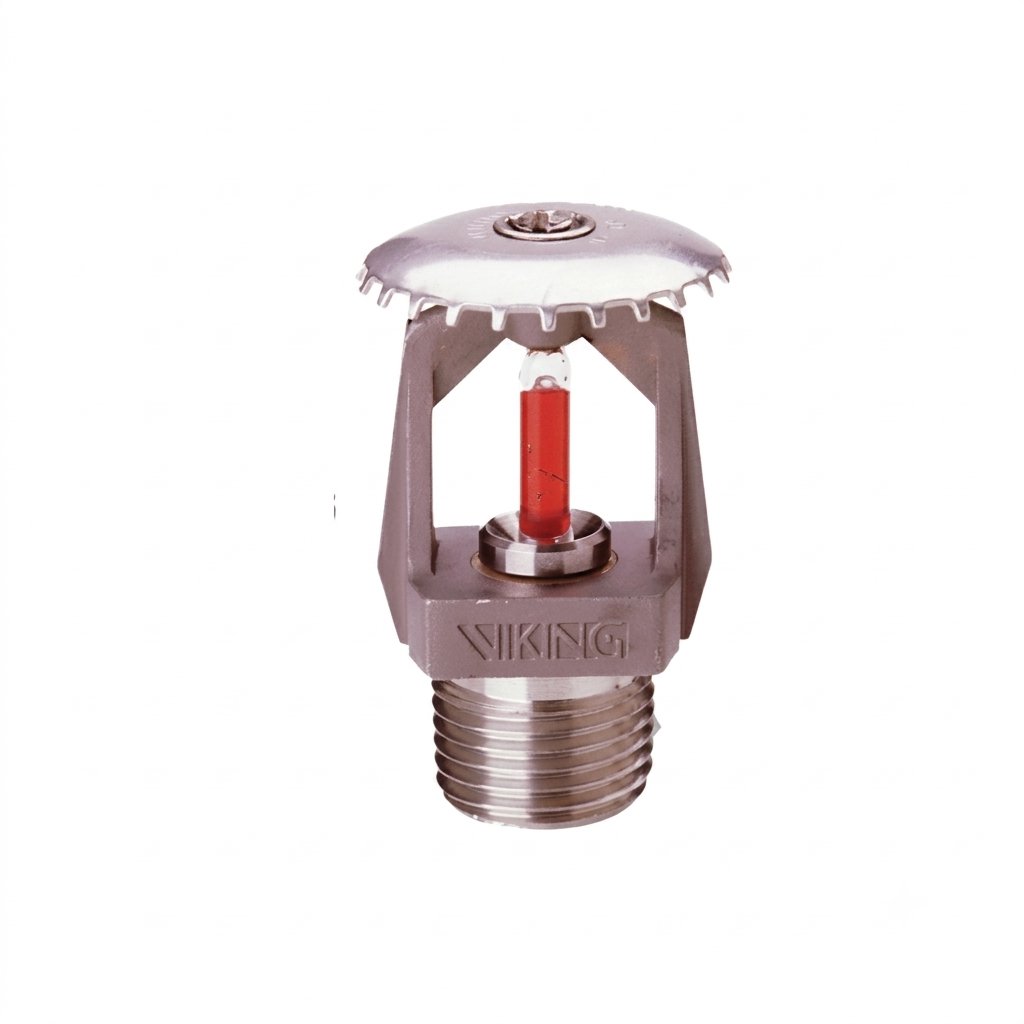

Đầu phun Sprinkler Viking VK130 (Micromatic® Standard Response Stainless Steel Upright Sprinkler VK130) là dòng sản phẩm đầu phun chữa cháy tự động hướng lên (Upright) phản ứng tiêu chuẩn, thuộc Series Micromatic® cao cấp được chế tạo bởi tập đoàn Viking (Mỹ/Đức). Thiết bị được sản xuất chuyên dụng với toàn bộ phần khung (frame) và tấm định hướng (deflector) gia công hoàn toàn bằng thép không gỉ (stainless steel), đáp ứng hoàn hảo cho các môi trường vận hành khắc nghiệt, có tính ăn mòn cao nơi các dòng đầu phun đồng thau thông thường nhanh chóng bị xuống cấp hoặc hư hỏng.
Sản phẩm tích hợp bộ phận cảm ứng nhiệt là bầu thủy tinh đường kính tiêu chuẩn 5 mm, vận hành tự động hoàn toàn dựa trên sự gia nhiệt môi trường để giải phóng dòng nước dập tắt đám cháy ngay từ giai đoạn bùng phát ban đầu. Đầu phun Viking VK130 đạt các chứng nhận kiểm định chất lượng an toàn khắt khe toàn cầu bao gồm cULus Listed (Category VNIV), FM Approved (Class 2042), LPCB Approved (Ref. No. 096e/09) và chứng nhận CE (Standard EN 12259-1). Với hệ số lưu lượng tiêu chuẩn K = 5.6 GPM/psi½ (80.6 LPM/bar½) và kích thước ren 1/2 in NPT, thiết bị là giải pháp phòng cháy chữa cháy an toàn, tin cậy cho các kỹ sư M&E và nhà thầu PCCC tại các dự án công nghiệp nặng.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK130 được gia công chính xác từ các hợp kim thép không gỉ và vật liệu chống ăn mòn cao cấp, đảm bảo khả năng chịu lực cơ học va đập và bền bỉ dưới tác động của hóa chất:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame Casting) | Thép không gỉ UNS-J92800 | Đúc nguyên khối chống ăn mòn cao, chịu lực kết nối ren 1/2 in NPT, định hình bảo vệ bầu thủy tinh dưới áp suất hệ thống. |
| Tấm định hướng (Deflector) | Thép không gỉ UNS-N08367 | Gắn cố định phía trên khung, xé nhỏ dòng nước xả áp lực thành tia màng phun dạng hình nón hướng lên lan tỏa xuống dưới. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 5 mm) | Cảm ứng gia nhiệt môi trường, vỡ chính xác ở nhiệt độ định mức để giải phóng cơ cấu chặn nước. Chịu lạnh tới -65°F (-55°C). |
| Cụm làm kín (Sealing Assembly) | Hợp kim Nickel bọc màng PTFE (Teflon) 2 mặt | Chặn dòng nước áp lực ở trạng thái chờ, lớp màng PTFE chống dính giúp lò xo Belleville bung tức thì khi vỡ bầu thủy tinh. |
| Đầu bịt cao áp (Pip Cap) | Hợp kim Monel UNS-N04400 | Đầu bịt đệm cửa xả chịu lực nén trực tiếp và chống gỉ sét tuyệt đối trong môi trường hóa chất. |
| Vít nén định vị (Screw) | Thép không gỉ UNS-S31603 | Siết và giữ bầu thủy tinh đúng vị trí với lực nén tiêu chuẩn được cài đặt sẵn từ nhà máy. |
Thiết bị có tổng chiều dài gọn nhẹ chỉ 2-3/16 in (55 mm). Ngoài phiên bản thép không gỉ tự nhiên, Viking VK130 còn cung cấp các tùy chọn phủ sáp chống ăn mòn (Wax Coated) với các mã màu sáp nâu nhạt đến nâu đậm tương ứng với từng mức nhiệt độ hoạt động. Thiết bị cũng hỗ trợ đặt hàng dạng đầu phun hở (Open Sprinkler) khi tháo bỏ cụm bầu thủy tinh để dùng cho hệ thống tràn ngập Deluge (Mã part 06501BZ).
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK130 vận hành tự động theo cơ chế giãn nở nhiệt cơ học của bầu thủy tinh 5 mm:
- Trạng thái chờ trực: Cụm làm kín hợp kim Nickel bọc Teflon được giữ chặt vào cửa xả bởi bầu thủy tinh 5 mm, ngăn chặn dòng nước áp lực trong đường ống rò rỉ ra ngoài.
- Phát hiện nhiệt độ đám cháy: Khi hỏa hoạn xuất hiện, nhiệt độ xung quanh trần nhà tăng cao. Dung dịch nhạy nhiệt bên trong bầu thủy tinh giãn nở gia tăng áp suất nội tại.
- Kích hoạt dập lửa: Đạt tới ngưỡng nhiệt độ định mức, bầu thủy tinh shatter vỡ vụn, giải phóng nút bịt Pip Cap và cụm lò xo đệm. Dòng nước áp lực cao xả ra đập vào tấm định hướng phía trên, tạo thành quầng màng nước hình nón bao phủ diện rộng dập tắt đám cháy.
Ứng dụng
Nhờ cấu tạo từ thép không gỉ chuyên dụng chịu ăn mòn vượt trội, đầu phun Viking VK130 được áp dụng hiệu quả cho các khu vực:
- Nhà máy hóa chất & Lọc hóa dầu: Lắp đặt ở các tuyến ống lộ thiên tiếp xúc thường xuyên với hơi hóa chất, axit, kiềm mạnh.
- Môi trường biển & Kho bãi ven biển: Thi công tại các cảng biển, giàn khoan, xưởng chế biến thủy hải sản nơi có không khí chứa hàm lượng muối ăn mòn cao.
- Công nghiệp thực phẩm & Dược phẩm: Sử dụng tại các phòng sạch, nhà máy chế biến yêu cầu khắt khe về độ sạch, không bị bong tróc gỉ sét kim loại.
- Hệ thống xả tràn Deluge: Sử dụng phiên bản mở không bầu thủy tinh để xả nước diện rộng lập tức khi kích hoạt van Deluge.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK130 cung cấp hiệu suất dập lửa chuẩn xác theo các tiêu chuẩn thiết kế PCCC quốc tế:
- Mật độ xả nước tối ưu: Hệ số K5.6 (80.6 metric) đảm bảo cung cấp chính xác lưu lượng và mật độ phun nước theo tính toán thủy lực NFPA 13 cho các khu vực nguy hiểm nhẹ (Light Hazard), nguy hiểm trung bình (Ordinary Hazard) đến nguy hiểm cao (Extra Hazard).
- Áp suất vận hành an toàn: Áp suất làm việc tối đa đạt 175 psi (12 bar), áp suất vận hành tối thiểu 7 psi (0.5 bar) theo cULus/FM/NFPA 13 hoặc 5 psi (0.35 bar) theo LPCB/CE. Tất cả sản phẩm đều qua thử nghiệm thủy lực xưởng lên đến 500 psi (34.5 bar).
- Màng nước bao phủ rộng: Thiết kế tấm định hướng hướng lên (Upright) phân tán tia nước đồng đều, giúp hạ nhiệt độ khu vực cháy tức thì và ngăn chặn cháy lan sang cấu trúc trần/mái.
Hướng dẫn lựa chọn và lắp đặt
Việc lựa chọn và thi công đầu phun Viking VK130 cần thực hiện theo đúng tài liệu kỹ thuật của Viking và tiêu chuẩn NFPA 13 / NFPA 25:
Quy trình thi công và lưu ý kỹ thuật:
- Lựa chọn thiết bị: Chọn đúng dải nhiệt độ kích hoạt dựa trên nhiệt độ trần tối đa thực tế của công trình. Đối với các khu vực lò sấy, lò nướng có nhiệt độ trần cao trên 149°C, sử dụng phiên bản Ultra-High 260°C (500°F).
- Kỹ thuật siết ren: Quấn băng tan hoặc bôi keo làm kín ren 1/2 in NPT. Sử dụng cờ lê chuyên dụng Standard Wrench (Part No. 10896W/B) hoặc Socket Wrench (Part No. 13577W/B cho loại phủ sáp). Siết lực cờ lê cho ren 1/2 in NPT tối đa không vượt quá 14 ft-lbs (19.0 N-m).
- Bảo vệ thiết bị: Giữ nguyên nắp nhựa bảo vệ màu cam/kẹp bảo vệ trong suốt quá trình vận chuyển, lưu kho và thi công đường ống. Chỉ tháo bỏ nắp bảo vệ bằng tay sau khi đường ống đã hoàn thiện cố định và không còn nguy cơ va đập cơ học. Tuyệt đối không dùng mỏ lết thông thường kẹp vào khung hoặc bầu thủy tinh.
