Tổng quan

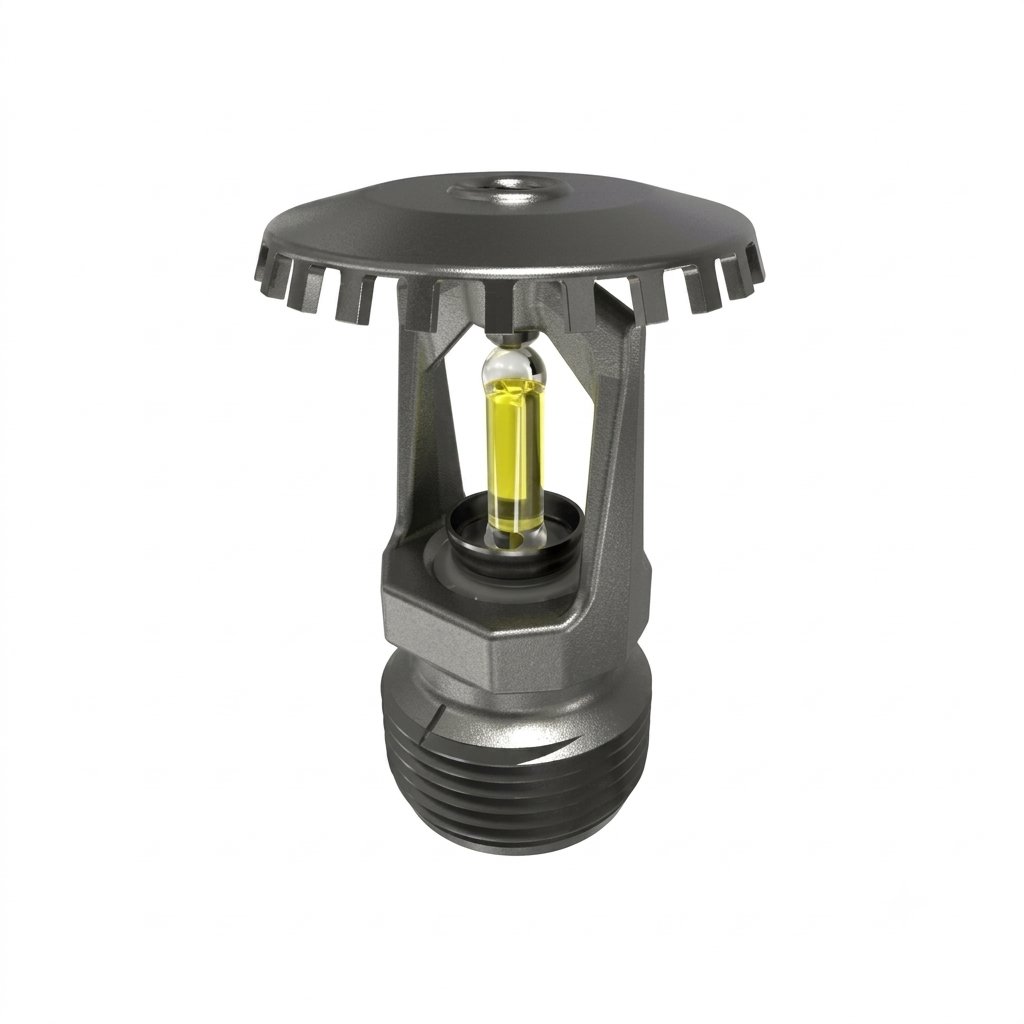

Đầu phun Sprinkler Viking VK200 (Micromatic® Standard Response Upright Sprinkler VK200 K8.0) là dòng sản phẩm đầu phun chữa cháy tự động hướng lên (Upright) phản ứng tiêu chuẩn thuộc Series Micromatic® cao cấp, được nghiên cứu và chế tạo bởi tập đoàn Viking (Mỹ/Đức). Thiết bị sở hữu hệ số lưu lượng lớn K8.0 (115.2 metric), giúp cung cấp mật độ phun nước dày đặc ở mức áp suất vừa phải, phục vụ tối ưu cho các hệ thống phòng cháy chữa cháy tự động yêu cầu lưu lượng nước xả lớn nhằm kiểm soát và dập tắt đám cháy diện rộng ngay từ giai đoạn khởi phát.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK200 nhập khẩu chính hãng từ Đức/Mỹ luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn cho các dự án nhà xưởng công nghiệp nặng, trung tâm thương mại và kho bãi logistics nhờ lưu lượng dập lửa lớn, độ bền kim loại cao và độ tin cậy vận hành ổn định.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK200 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu lực nén cơ học và vận hành bền bỉ:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame Casting) | Đồng thau UNS-C84400 | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm) hoặc 3/4 in NPT (20 mm), định hình khung cơ học bảo vệ bầu thủy tinh dưới áp suất hệ thống. |
| Tấm định hướng (Deflector) | Đồng thau UNS-C23000 hoặc Phosphor Bronze UNS-C51000 | Gắn cố định phía trên khung, xé nhỏ dòng nước xả lưu lượng K8.0 thành màng phun hình nón xòe rộng bao phủ không gian bên dưới. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt độ môi trường, dung dịch giãn nở làm vỡ bầu thủy tinh khi đạt ngưỡng nhiệt kích hoạt định mức. Chịu lạnh tới -65°F (-55°C). |
| Cụm làm kín (Sealing Assembly) | Lò xo Belleville Nickel Alloy bọc màng PTFE (Teflon) 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực làm việc. |
| Đầu bịt & Đế (Pip Cap & Insert) | Đồng UNS-C11000 và Thép không gỉ UNS-S30400 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ bầu thủy tinh dưới áp suất hệ thống. |
| Vít nén (Screw) | Đồng thau UNS-C36000 | Tạo lực nén chuẩn xác cho bầu thủy tinh trong quá trình định chuẩn tại nhà máy. Thân mạ ENT ở phiên bản phủ ENT. |
Thân thiết bị có chiều dài tổng thể gọn nhẹ 2-3/8 in (60 mm). Ngoài lớp mạ đồng thau hoặc Chrome trang trí tiêu chuẩn, Viking VK200 còn tích hợp các tùy chọn lớp phủ chống ăn mòn cao cấp như Polyester (Trắng/Đen), mạ Electroless Nickel PTFE (ENT) hoặc phủ sáp (Wax/Wax over Polyester) chuyên dụng cho các môi trường hóa chất, hơi muối ngoài trời. Thiết bị cũng hỗ trợ tháo cụm bầu thủy tinh để làm đầu phun hở (open sprinkler) cho hệ thống xả tràn Deluge.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK200 vận hành hoàn toàn tự động theo cơ chế cảm nhiệt trực tiếp của bầu thủy tinh 5 mm:
- Trạng thái chờ trực: Bầu thủy tinh 5 mm chứa dung dịch nhạy nhiệt nằm ép chặt cụm đệm làm kín lò xo Belleville bọc Teflon vào cửa xả, chặn hoàn toàn dòng nước trực áp phía sau chân ren.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của bầu thủy tinh (từ 57°C đến 260°C). Dung dịch lỏng giãn nở làm vỡ bầu thủy tinh.
- Xả nước dập đám cháy: Bầu thủy tinh vỡ giải phóng cụm đệm làm kín. Áp lực nước trong đường ống đẩy bung nút bịt Pip Cap, xả trực diện dòng nước lưu lượng lớn K8.0 lên tấm định hướng phía trên. Tấm định hướng xé nhỏ dòng chảy thành quầng màng nước dạng nón bao phủ rộng khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ hệ số lưu lượng K8.0 lớn cùng hàng loạt chứng nhận kỹ thuật toàn cầu cULus, FM, VdS, LPCB, đầu phun Sprinkler Viking VK200 được ứng dụng đa dạng trong các mô hình công trình:
- Nhà xưởng công nghiệp & Kho bãi logistics: Lắp đặt cho các hệ thống đường ống treo nổi lộ thiên dưới mái nhà xưởng có nguy cơ cháy cao (Extra Hazard) đòi hỏi lưu lượng nước dập lửa lớn.
- Trung tâm thương mại & Tòa nhà cao tầng: Thi công dọc theo tuyến ống PCCC đi nổi tại các tầng hầm, khu vực trần kỹ thuật không làm trần giả thuộc diện Nguy hiểm thông thường (Ordinary Hazard).
- Môi trường hóa chất & Ven biển: Trang bị các phiên bản phủ chống ăn mòn ENT, Polyester hoặc Wax Coated cho nhà máy phân bón, hóa chất, xưởng chế biến hải sản.
- Lò sấy & Hệ thống xả tràn: Sử dụng phiên bản Ultra-High 500°F (260°C) cho lò sấy công nghiệp hoặc phiên bản đầu phun hở cho hệ thống tràn ngập Deluge.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK200 cung cấp hiệu suất khống chế đám cháy vượt trội nhờ sự kết hợp giữa hệ số lưu lượng K8.0 và thiết kế khung Upright phân tán nước tối ưu:
- Lưu lượng phun nước lớn: Hệ số K8.0 U.S. (115.2 metric) cung cấp lưu lượng xả nước nhiều hơn đáng kể so với dòng K5.6 ở cùng mức áp suất, giúp nhanh chóng cô lập và hạ nhiệt vùng cháy lớn.
- Màng nước bao phủ rộng: Tấm định hướng xé nhỏ dòng nước thành các hạt sương phân bổ đồng đều hình nón xòe xuống dưới, ngăn ngừa cháy lan sang khu vực lân cận.
- Độ chịu áp và an toàn hệ thống: Áp suất làm việc tối đa định mức đạt 175 psi (12 bar) và áp suất thử thủy lực kiểm định tại xưởng lên tới 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK200 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và hướng dẫn kỹ thuật từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun VK200 bắt buộc phải được lắp đặt theo hướng lên (Upright) vuông góc với tuyến đường ống cấp nước. Cánh khung đầu phun (frame arms) nên được đặt song song với tuyến ống chính.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài NPT, vặn nhẹ đầu phun bằng tay vào măng sông.

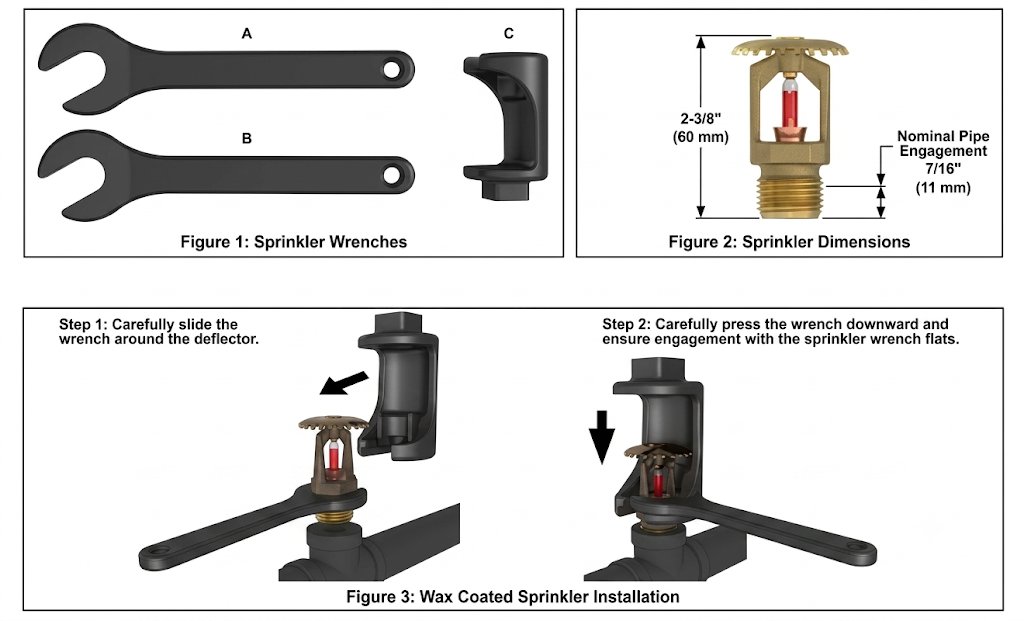

- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê tiêu chuẩn Standard Wrench Part No. 21475M/B (hoặc Part No. 10896W/B cho loại phủ sáp / Socket Wrench Part No. 13577W/B). Siết lực momen không vượt quá 14 ft-lbs (19.0 N-m) cho ren 1/2 in NPT, hoặc 20 ft-lbs (27.1 N-m) cho ren 3/4 in NPT. Tuyệt đối không dùng cờ lê kẹp vào khung hoặc bầu thủy tinh.
- Bảo vệ thiết bị: Giữ nguyên nắp bảo vệ nhựa trong suốt quá trình vận chuyển và thi công. Chỉ tháo bỏ nắp bảo vệ sau khi toàn bộ đường ống đã hoàn thiện cố định để phòng tránh các va đập cơ học.
