Mô tả
Tổng quan

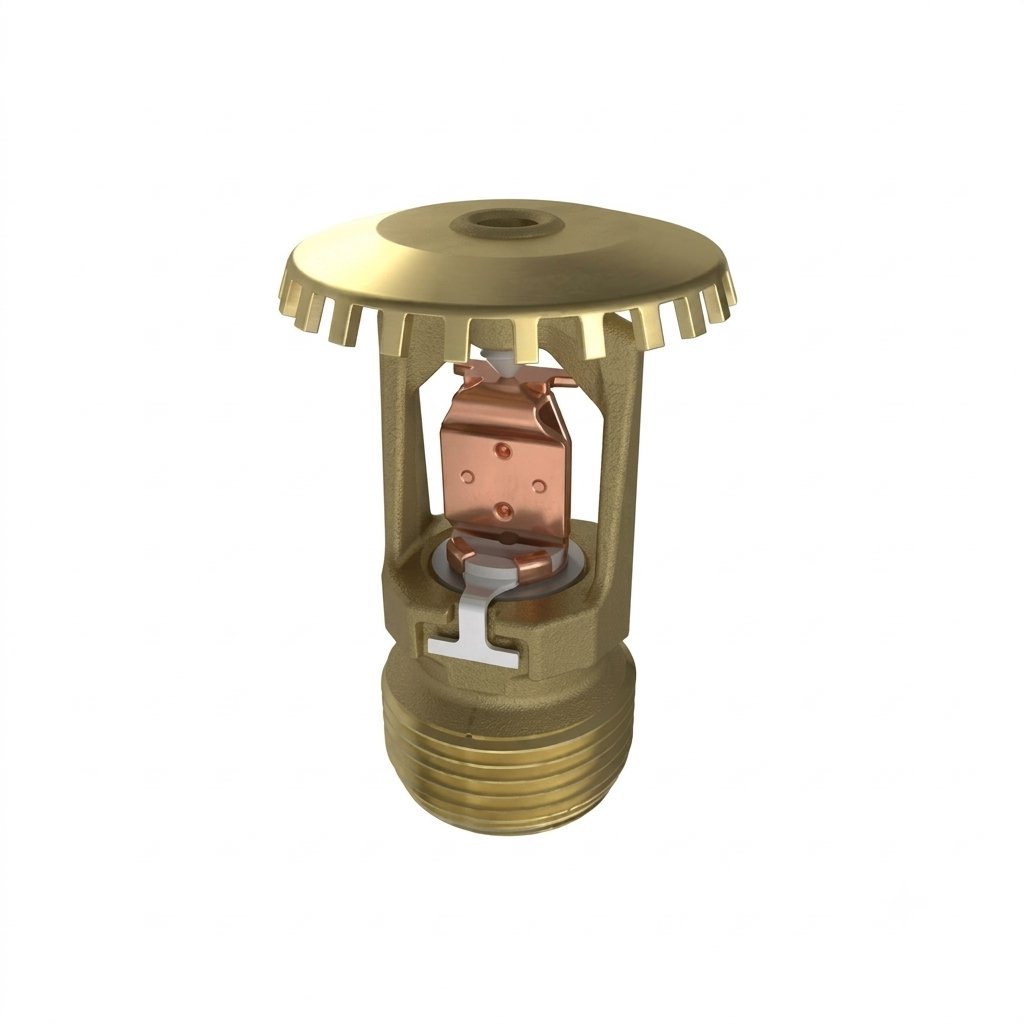

Đầu phun Sprinkler Viking VK204 (Standard Response Fusible Link Upright Sprinkler VK204 K8.0) là dòng sản phẩm đầu phun chữa cháy tự động hướng lên (Upright) sử dụng cơ cấu nhạy nhiệt mối hàn chì (fusible link) phản ứng tiêu chuẩn thuộc phân khúc lưu lượng lớn, được nghiên cứu và chế tạo bởi tập đoàn Viking (Mỹ/Đức). Thiết bị sở hữu hệ số lưu lượng K8.0 (115.2 metric), giúp cung cấp mật độ phun nước dập lửa mạnh mẽ ở áp suất vừa phải, kiểm soát và dập tắt hiệu quả các đám cháy diện rộng ngay từ giai đoạn bùng phát ban đầu.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK204 nhập khẩu chính hãng từ Đức/Mỹ luôn là lựa chọn hàng đầu của các kỹ sư cơ điện M&E và nhà thầu PCCC cho các dự án nhà xưởng công nghiệp nặng, kho bãi logistics, khu vực sản xuất có độ rung động cao hoặc nhiệt độ môi trường đặc thù nhờ cơ cấu cầu chì cơ học vững chắc và độ tin cậy vận hành lâu dài.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK204 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu lực nén cơ học và chống va đập bền bỉ dưới áp lực hệ thống:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame Casting) | Đồng thau UNS-C84400 | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm) hoặc 3/4 in NPT (20 mm), định hình khung cơ học bảo vệ cụm liên kết nhiệt. |
| Tấm định hướng (Deflector) | Đồng UNS-C23000 hoặc Phosphor Bronze UNS-C51000 | Gắn cố định phía trên khung, xé nhỏ dòng nước xả lưu lượng K8.0 thành màng phun hình nón xòe rộng bao phủ không gian bên dưới. |
| Cụm liên kết nhiệt (Fusible Link Assembly) | Hợp kim UNS-C51000 với mối hàn Eutectic nhạy nhiệt | Cơ cấu cầu chì cơ học nhạy nhiệt, tự động tách rời khi nhiệt độ môi trường vượt ngưỡng định mức cài đặt để giải phóng van xả. |
| Cụm làm kín (Sealing Assembly) | Lò xo Belleville Nickel Alloy bọc màng PTFE (Teflon) 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực làm việc. |
| Đế & Đầu bịt (Seat & Pip Cap) | Đồng UNS-S31600, UNS-S30400 và UNS-C11000 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ cụm liên kết hàn nhiệt dưới áp suất đường ống. |
| Vít nén định vị (Screw) | Thép không gỉ UNS-S30300 | Tạo lực nén chuẩn xác cho cụm liên kết hàn nhiệt trong quá trình định chuẩn tại nhà máy. |
Thân thiết bị có chiều dài tổng thể gọn nhẹ 2-1/4 in (58 mm). Ngoài lớp mạ đồng thau hoặc Chrome trang trí tiêu chuẩn (với cơ cấu hàn chì được sơn bạc trang trí cho phiên bản Chrome), Viking VK204 còn tích hợp các tùy chọn lớp phủ chống ăn mòn cao cấp như Polyester (Trắng/Đen), mạ Electroless Nickel PTFE (ENT) hoặc phủ sáp (Wax-Coated) chuyên dụng cho các môi trường hóa chất, hơi muối.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK204 vận hành hoàn toàn tự động theo cơ chế nóng chảy của lớp hàn nhiệt hợp kim cơ học:
- Trạng thái chờ trực: Cụm liên kết hàn nhiệt chì nằm ép chặt nút bịt Pip Cap và cụm làm kín lò xo Belleville bọc Teflon vào cửa xả, ngăn chặn hoàn toàn dòng nước áp lực trong đường ống.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng reaching ngưỡng định mức kích hoạt của mối hàn (165°F / 74°C, 220°F / 104°C, hoặc 286°F / 141°C). Lớp hợp kim hàn nhiệt nóng chảy, giải phóng cụm liên kết cơ học.
- Xả nước dập đám cháy: Cụm cầu chì disengages hoàn toàn, áp lực nước đẩy bung nút bịt và lò xo làm kín, xả trực diện dòng nước lưu lượng lớn K8.0 lên tấm định hướng phía trên. Tấm định hướng xé nhỏ dòng chảy thành quầng màng nước dạng nón bao phủ rộng khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ hệ số lưu lượng K8.0 lớn, cơ cấu cầu chì cơ học chống va đập tốt cùng các chứng nhận kỹ thuật cULus, FM, CE, đầu phun Sprinkler Viking VK204 được ứng dụng đa dạng trong các mô hình công trình:
- Nhà xưởng công nghiệp & Kho bãi logistics: Lắp đặt cho các hệ thống đường ống PCCC treo nổi dưới mái nhà xưởng có nguy cơ cháy cao (Extra Hazard) đòi hỏi lưu lượng nước dập lửa lớn.
- Môi trường có độ rung động cơ học cao: Trang bị cho các khu vực gần máy móc công nghiệp nặng, xưởng cơ khí nơi cơ cấu cầu chì chì cung cấp độ bền chắc cơ học vượt trội hơn so với bầu thủy tinh.
- Môi trường hóa chất & Ven biển: Trang bị các phiên bản phủ chống ăn mòn ENT, Polyester hoặc Wax Coated cho nhà máy phân bón, hóa chất, xưởng chế biến hải sản.
- Trạm kỹ thuật & Nhà kho đặc thù: Thi công tại các tuyến ống đi nổi trong khu vực không làm trần giả thuộc diện Nguy hiểm thông thường (Ordinary Hazard) và Nguy hiểm cao (Extra Hazard).
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK204 cung cấp hiệu suất khống chế đám cháy vượt trội nhờ sự kết hợp giữa hệ số lưu lượng K8.0 và thiết kế khung Upright phân tán nước tối ưu:
- Lưu lượng phun nước dồi dào: Hệ số K8.0 U.S. (115.2 metric) cung cấp lưu lượng xả nước lớn ở mức áp suất thấp hơn so với dòng K5.6, giúp nhanh chóng cô lập và hạ nhiệt vùng cháy lớn.
- Màng nước bao phủ đồng đều: Tấm định hướng xé nhỏ dòng nước xả áp lực thành các hạt sương phân bổ đồng đều hình nón xòe xuống dưới, ngăn ngừa cháy lan sang cấu trúc mái và thiết bị xung quanh.
- Độ chịu áp an toàn: Áp suất làm việc tối đa định mức đạt 175 psi (12 bar) và áp suất thử thủy lực kiểm định tại xưởng lên tới 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK204 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và hướng dẫn kỹ thuật từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun VK204 bắt buộc phải được lắp đặt theo hướng lên (Upright) vuông góc với tuyến đường ống cấp nước.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài NPT, vặn nhẹ đầu phun bằng tay vào măng sông.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê tiêu chuẩn Standard Wrench Part No. 21475M/B (hoặc Part No. 10896W/B cho loại phủ sáp). Siết lực momen không vượt quá 14 ft-lbs (19.0 N-m) cho ren 1/2 in NPT, hoặc 20 ft-lbs (27.1 N-m) cho ren 3/4 in NPT. Tuyệt đối không dùng cờ lê kẹp vào cụm cầu chì hoặc tấm định hướng.
- Bảo vệ thiết bị: Hoàn thiện tuyến đường ống trước khi vặn đầu phun để tránh các tác động cơ học làm va đập hay sai lệch cụm liên kết nhiệt nhạy cảm.
