Tổng quan

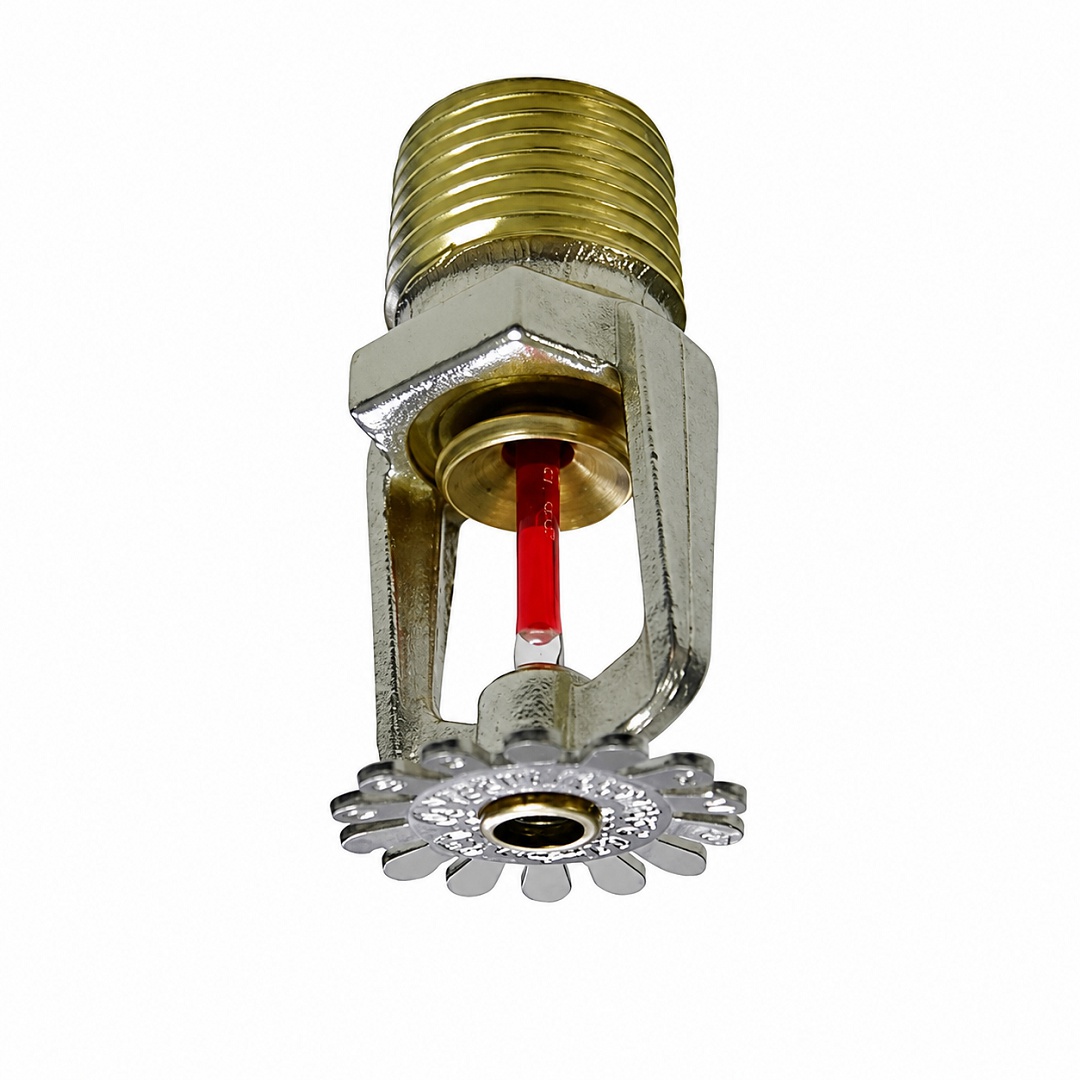

Đầu phun Sprinkler Tyco TY3201 (Pendent Sprinkler SIN TY3201) là dòng thiết bị chữa cháy tự động hướng xuống phản ứng nhanh (Quick Response, Standard Coverage) thuộc series đầu phun thân nhỏ (small frame) cao cấp, được sản xuất bởi thương hiệu danh tiếng Tyco Fire Protection Products (Johnson Controls). Sản phẩm được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy tự động tại các công trình thương mại, tòa nhà văn phòng, khách sạn, trung tâm thương mại và các khu vực đòi hỏi khả năng kiểm soát hỏa hoạn lập tức ngay từ giai đoạn khởi phát ban đầu.
Sản phẩm trang bị bầu thủy tinh cảm nhiệt đường kính 3 mm nhạy bén chứa dung dịch hóa chất đặc biệt, giúp phản ứng chính xác khi nhiệt độ môi trường đạt mức định mức 154.4°F (68°C) để xả nước dập tắt đám cháy. Tyco TY3201 đáp ứng trọn vẹn các tiêu chuẩn kiểm định an toàn kỹ thuật PCCC khắt khe toàn cầu bao gồm UL Listed, C-UL Listed và Factory Mutual (FM Approved). Nhờ hệ số lưu lượng K = 80 Lpm/psi½ (tương đương 8.0 gpm/psi½), thiết bị mang lại hiệu quả xả nước mạnh mẽ và tối ưu hóa bài toán tính toán thủy lực cho hệ thống đường ống chữa cháy.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Tyco TY3201 nhập khẩu chính hãng từ Anh luôn được các kỹ sư cơ điện M&E, nhà thầu PCCC và ban quản lý dự án tin tưởng lựa chọn nhờ thiết kế tinh tế, độ bền cao và màng phủ crome (Chrome Plated) mang đến tính thẩm mỹ vượt trội cho công trình.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3201 được chế tạo từ các vật liệu hợp kim cao cấp, đảm bảo độ bền cơ học vững chắc, khả năng chịu lực nén cao và chống ăn mòn hiệu quả trong suốt vòng đời vận hành:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân khung đầu phun (Frame) | Đồng đỏ / Đồng thau (Bronze) | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in. NPT với đường ống, chịu được momen xoắn siết lắp đặt lớn mà không bị biến dạng. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 3 mm) | Cảm biến sự gia tăng nhiệt độ môi trường. Dung dịch giãn nở làm vỡ bầu thủy tinh để giải phóng dòng nước cứu hỏa. |
| Cụm làm kín & Nút đệm (Sealing Assembly & Button) | Đồng đỏ kết hợp Beryllium Nickel bọc TEFLON | Đóng kín cửa xả nước ở trạng thái chờ trực áp lực. Lớp phủ Teflon ngăn ngừa tình trạng dính kết dính và rò rỉ nước. |
| Vít nén (Compression Screw) | Đồng đỏ / Đồng thau (Bronze) | Cố định chắc chắn cụm bầu thủy tinh và gioăng làm kín vào khung chính với lực ép tiêu chuẩn từ nhà sản xuất. |
| Tấm định hướng (Deflector) | Đồng thau (Brass) | Thiết kế dạng hướng xuống (Pendent), xé nhỏ dòng nước thành màng phun hình nón phủ đều diện tích bảo vệ phía dưới. |
Thân đầu phun Tyco TY3201 sở hữu thiết kế mỏng gọn nhẹ với chiều dài tổng thể chỉ khoảng 52.4 mm và đường kính tấm định hướng 25.7 mm[cite: 12], tích hợp gờ vặn cờ lê (wrench flats) tiêu chuẩn giúp kỹ thuật viên dễ dàng thao tác gá lắp. Lớp hoàn thiện bề mặt mạ Crome sáng bóng (Chrome Plated) cung cấp khả năng chống xước và tăng độ bền thẩm mỹ cho trần nhà. Bầu thủy tinh 3 mm chứa bọt khí nhỏ định mức đường kính khoảng 1.6 mm để đảm bảo áp suất hoạt động ổn định.
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY3201 vận hành hoàn toàn tự động dựa trên nguyên lý giãn nở nhiệt của chất lỏng hóa học bên trong bầu thủy tinh 3 mm:
- Trạng thái chờ trực: Ở điều kiện bình thường, cụm nắp bịt Beryllium Nickel phủ Teflon được nén chặt vào cửa xả nhờ lực ép từ vít nén và bầu thủy tinh, chặn toàn bộ áp lực nước trong đường ống.
- Kích hoạt nhiệt độ định mức: Khi xảy ra sự cố hỏa hoạn, nhiệt độ môi trường xung quanh đầu phun tăng cao. Chất lỏng bên trong bầu thủy tinh màu đỏ giãn nở gia tăng áp suất nội tại. Khi đạt đến ngưỡng nhiệt độ định mức 154.4°F (68°C), dung dịch giãn nở làm vỡ hoàn toàn bầu thủy tinh.
- Giải phóng dòng xả dập lửa: Bầu thủy tinh vỡ giải phóng cụm nút đệm làm kín. Áp lực nước trong đường ống lập tức đẩy văng các bộ phận chặn ra ngoài, phun dòng nước trực diện vào tấm định hướng hướng xuống (deflector). Tấm định hướng phân tán dòng nước thành màng phun sương hình nón phủ rộng, dập tắt đám cháy cục bộ tức thì.
Ứng dụng
Nhờ chứng nhận UL/FM uy tín cùng hệ số lưu lượng K = 8.0 gpm/psi½ (80K), đầu phun Sprinkler Tyco TY3201 là giải pháp bảo vệ an toàn PCCC lý tưởng cho các loại hình công trình:
- Tòa nhà văn phòng & Khách sạn: Lắp đặt hướng xuống tại không gian có trần thạch cao, hành lang, phòng làm việc đòi hỏi tính thẩm mỹ cao và xả nước hiệu quả.
- Trung tâm thương mại & Ngân hàng: Cung cấp màng xả nước diện rộng, bảo vệ hàng hóa và an toàn sinh mạng trong khu vực tập trung đông người.
- Kho hàng nhẹ & Xưởng sản xuất: Trang bị trong các kho chứa hàng hóa nhẹ, xưởng gia công linh kiện thuộc diện nguy cơ cháy thông thường.
- Dự án cải tạo & Lắp mới: Thích hợp lắp đặt cho các hệ thống đường ống chữa cháy tự động thiết kế theo tiêu chuẩn NFPA 13.
Khả năng chữa cháy
Đầu phun Sprinkler Tyco TY3201 sở hữu hiệu suất dập lửa nhạy bén nhờ công nghệ bầu thủy tinh phản ứng nhanh (Quick Response) kết hợp hệ số xả K8.0:
- Phản ứng nhiệt siêu nhạy: Đường kính bầu thủy tinh 3 mm giúp rút ngắn đáng kể thời gian cảm biến nhiệt độ so với dòng phản ứng tiêu chuẩn (5 mm), khống chế ngọn lửa ngay từ khi mới chớm bùng phát.
- Lưu lượng xả mạnh mẽ: Hệ số K8.0 (80K) cung cấp lưu lượng nước dồi dào, tạo mật độ bao phủ màng nước dày đặc dập tắt đám cháy nhanh chóng.
- Khả năng chịu áp lực làm việc cao: Đạt mức áp suất làm việc tối đa lên đến 249.5 psi (17.2 bar) theo tiêu chuẩn UL/C-UL hoặc 175.5 psi (12.1 bar) theo tiêu chuẩn FM Approvals.
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY3201 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và chỉ dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Kiểm tra trước khi lắp: Quan sát bọt khí nhỏ trong bầu thủy tinh (đường kính chuẩn khoảng 1.6 mm). Tuyệt đối không lắp đặt nếu phát hiện bầu thủy tinh bị nứt, rạn hoặc chảy rò rỉ dung dịch.
- Thao tác đấu nối ren: Phủ keo làm kín ren hoặc quấn băng tan chuyên dụng lên ren ngoài 1/2 in. NPT. Dùng tay vặn nhẹ đầu phun Tyco TY3201 vào măng sông đường ống theo hướng xả xuống (Pendent), đảm bảo tấm định hướng song song với bề mặt trần.
- Siết lực bằng cờ lê chuyên dụng: Chỉ sử dụng cờ lê chuyên dụng W-Type 6 Sprinkler Wrench (sử dụng đầu End A) đưa vào ngàm vặn của đầu phun. Siết lực momen định mức từ 7.0 đến 14.0 ft-lb (9.5 đến 19.0 N-m). Tránh siết quá lực gây biến dạng chân ren dẫn đến rò rỉ nước hoặc làm hỏng thiết bị.
- Bảo vệ sau thi công: Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu nào lên bề mặt đầu phun và bầu thủy tinh sau khi hoàn tất thi công hệ thống.
