Đầu phun Sprinkler Tyco TY3211 (Intermediate Level Pendent Sprinkler SIN TY3211) là dòng sản phẩm đầu phun chữa cháy tự động hướng xuống cấp độ trung gian phản ứng tiêu chuẩn (Standard Response, Standard Spray) thuộc Series TY-L cao cấp, được nghiên cứu và sản xuất bởi tập đoàn Tyco Fire Protection Products (Johnson Controls). Thiết bị được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy tự động tại các khu vực hệ thống kệ hàng cao tầng (rack storage), bên dưới các sàn thao tác dạng lưới mở (open gridded catwalks) và các cấu trúc nhà xưởng công nghiệp có thiết kế PCCC nhiều tầng.
Sản phẩm sử dụng cơ cấu kích hoạt cơ khí dạng liên kết hàn nhiệt (solder type) chứa hợp kim nhạy cảm nhiệt độ, giúp giải phóng dòng xả dập tắt đám cháy chính xác khi reaching ngưỡng nhiệt định mức. Điểm đặc biệt của đầu phun TY3211 là được tích hợp tấm chắn nước (Shield / Model S5 Pendent Shield) giúp ngăn ngừa hiện tượng nước phun từ các đầu phun ở tầng cao hơn làm nguội sớm phần tử cảm nhiệt. Tyco TY3211 đạt trọn vẹn các chứng nhận an toàn kỹ thuật PCCC uy tín toàn cầu gồm UL Listed, C-UL Listed và Factory Mutual (FM Approved). Nhờ hệ số lưu lượng tiêu chuẩn K = 5.6 gpm/psi½ (80.6 Lpm/bar½), thiết bị cung cấp giải pháp tính toán thủy lực tối ưu theo tiêu chuẩn NFPA 13 và FM Global Loss Prevention Data Sheets.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Tyco TY3211 nhập khẩu từ Anh luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC lựa chọn hàng đầu cho các kho hàng logistics, nhà máy công nghiệp nhờ khả năng vận hành ổn định và bảo vệ chống kích hoạt giả hiệu quả.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3211 được chế tạo từ các vật liệu hợp kim cao cấp có độ bền cơ học vững chắc, chống chịu áp lực lớn và chống ăn mòn tối ưu trong môi trường kho tàng, nhà xưởng:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân khung đầu phun (Frame) | Đồng thau (Brass) | Đúc chắc chắn, chịu lực kết nối ren 1/2 in. NPT với đường ống, chịu được momen xoắn siết lắp đặt lớn mà không bị biến dạng. |
| Phần tử dễ chảy (Fusible Element) | Hợp kim hàn (Solder), Đồng, Thép không gỉ | Ống đồng chứa hai viên bi thép giữ hợp kim hàn chảy. Khi đạt nhiệt độ định mức, hợp kim chảy giải phóng cơ cấu chặn nước. |
| Nút đệm làm kín (Sealing Button) | Đồng đỏ bọc TEFLON (Bronze w/ TEFLON) | Đóng kín cửa xả nước ở trạng thái chờ trực áp lực. Lớp bọc Teflon giúp chống dính và ngăn ngừa rò rỉ nước. |
| Lò xo đẩy & Móc (Ejection Spring & Hook) | Thép không gỉ (Stainless Steel) & Bronze/MONEL | Tạo lực đẩy cơ học bung hoàn toàn các chốt giữ ra khỏi luồng nước khi đầu phun kích hoạt. |
| Thanh chống (Strut) | Hợp kim Monel (MONEL) | Truyền lực ép giữ kín từ cụm cầu chì sang nút đệm, độ bền cao chống ăn mòn. |
| Tấm định hướng (Deflector) | Đồng đỏ (Bronze) | Thiết kế dạng hướng xuống (Pendent), phân tán dòng nước thành màng phun bán cầu phủ đều diện tích bảo vệ bên dưới. |
| Tấm chắn (Shield / Model S5) | Đồng thau (Brass) kết hợp 2 vòng đệm O-Ring | Bảo vệ phần tử nhạy nhiệt không bị tác động làm nguội bởi dòng nước xả từ các đầu phun phía trên. |

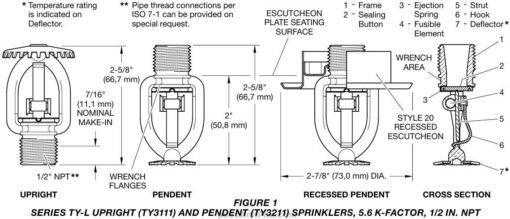

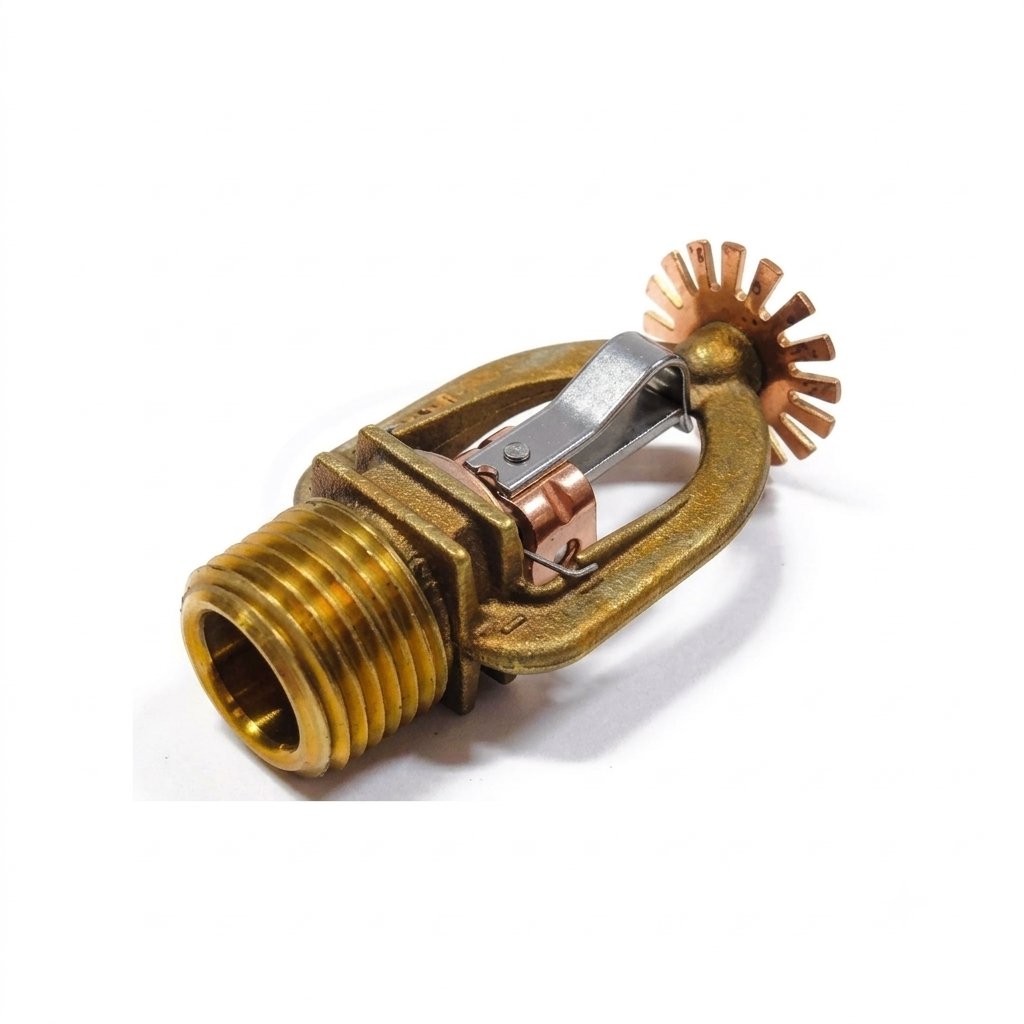

Đầu phun sở hữu thiết kế chắc chắn với chiều dài tổng thể khoảng 2-5/8 inch (66.7 mm) và tấm chắn đường kính 3 inch (76.2 mm). Bề mặt thiết bị ở dạng Đồng thau tự nhiên (Natural Brass), đi kèm mã màu sơn định vị trên khung giúp dễ dàng nhận biết mức nhiệt độ kích hoạt.
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY3211 vận hành hoàn toàn tự động dựa trên nguyên lý nóng chảy của hợp kim hàn nhiệt trong cơ cấu cầu chì cơ học:
- Trạng thái chờ trực: Ống đồng chứa hợp kim hàn giữ hai viên bi thép chịu lực nén cơ học, tì lên cụm đòn bẩy và nút đệm bọc Teflon để bịt kín cửa xả nước khỏi áp lực hệ thống.
- Kích hoạt nhiệt độ định mức: Khi xảy ra hỏa hoạn, không khí nóng gia tăng làm hợp kim hàn bên trong ống đồng tan chảy. Hai viên bi thép bị đẩy về phía nhau làm mất lực ép căng, giải phóng hoàn bộ cơ cấu thanh chống và móc giữ.
- Giải phóng dòng xả dập lửa: Lò xo đẩy bằng thép không gỉ bật văng các linh kiện chặn ra ngoài. Áp lực nước trong đường ống đẩy văng nút đệm và phun trực diện vào tấm định hướng hướng xuống (deflector). Tấm định hướng phân tán dòng nước thành màng phun hình bán cầu bao phủ rộng diện tích kệ hàng bên dưới. Tấm chắn Model S5 phía trên giữ nhiệm vụ che chắn dòng nước tạt từ trên xuống để đảm bảo quá trình cảm nhận nhiệt diễn ra chuẩn xác.
Ứng dụng
Nhờ thiết kế cấp trung gian có tấm chắn nước chuyên dụng cùng chứng nhận UL/FM uy tín, đầu phun Sprinkler Tyco TY3211 là lựa chọn tối ưu cho các môi trường công nghiệp đặc thù:
- Hệ thống kệ kho cao tầng (Rack Storage Systems): Lắp đặt ở các tầng trung gian của giá kệ chứa hàng hóa nhằm bảo vệ trực tiếp từng khu vực lưu trữ.
- Sàn thao tác lưới mở (Open Gridded Catwalks): Lắp đặt bên dưới các sàn lưới cơ khí, nơi dòng nước xả từ trần có thể chảy nhỏ giọt xuống phía dưới.
- Khu vực xưởng sản xuất nhiều tầng: Trang bị cho các không gian có rào cản nằm ngang hoặc kết cấu che chắn trần.
Khả năng chữa cháy
Đầu phun Sprinkler Tyco TY3211 sở hữu khả năng kiểm soát hỏa hoạn hiệu quả và đáng tin cậy trong môi trường lưu trữ phức tạp:
- Phân bổ màng nước đồng đều: Tấm định hướng bằng đồng đỏ tạo quỹ đạo phun nước bán cầu phủ rộng và xé nhỏ dòng xả, dập tắt đám cháy cục bộ trên giá kệ.
- Chống kích hoạt chậm/trễ nhiệt: Tấm chắn Model S5 che chắn hiệu quả dòng nước phun từ các tầng trên, đảm bảo đầu phun ở tầng dưới cảm ứng nhiệt độ đúng thời điểm hỏa hoạn lan tới.
- Áp suất làm việc tiêu chuẩn: Đạt mức áp suất làm việc tối đa 175 psi (12.1 bar), đáp ứng tiêu chuẩn thủy lực cho các hệ thống đường ống chữa cháy thông dụng.
Hướng dẫn lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY3211 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và chỉ dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Thao tác lắp tấm chắn Model S5: Trượt vòng đệm O-Ring thứ nhất qua ren đầu phun cho đến khi tựa vào vai gờ chân ren. Đưa tấm chắn Shield qua ren, sau đó trượt tiếp vòng đệm O-Ring thứ hai ấn chặt giữ tấm chắn cố định.
- Thao tác đấu nối ren: Phủ keo làm kín ren hoặc quấn băng tan chuyên dụng lên ren ngoài 1/2 in. NPT. Dùng tay vặn đầu phun Tyco TY3211 vào măng sông đường ống theo hướng xả xuống (Pendent). Khi lắp đặt đúng, các vòng O-Ring sẽ bị nén nhẹ và giữ chắc tấm chắn.
- Siết lực bằng cờ lê chuyên dụng: Chỉ sử dụng cờ lê chuyên dụng W-Type 9 Sprinkler Wrench đưa vào vị trí ngàm vặn trên thân đầu phun. Siết lực momen định mức từ 7 đến 14 ft-lb (9.5 đến 19.0 N-m). Tuyệt đối không siết quá lực hoặc kẹp mỏ lết vào cơ cấu cầu chì gây hư hỏng thiết bị.
- Bảo vệ sau thi công: Tuyệt đối không sơn, mạ hay phủ bất kỳ hóa chất nào lên bề mặt đầu phun và cụm cầu chì nhiệt. Kiểm tra định kỳ theo tiêu chuẩn NFPA 25 để đảm bảo thiết bị hoạt động tốt.
