Tổng quan

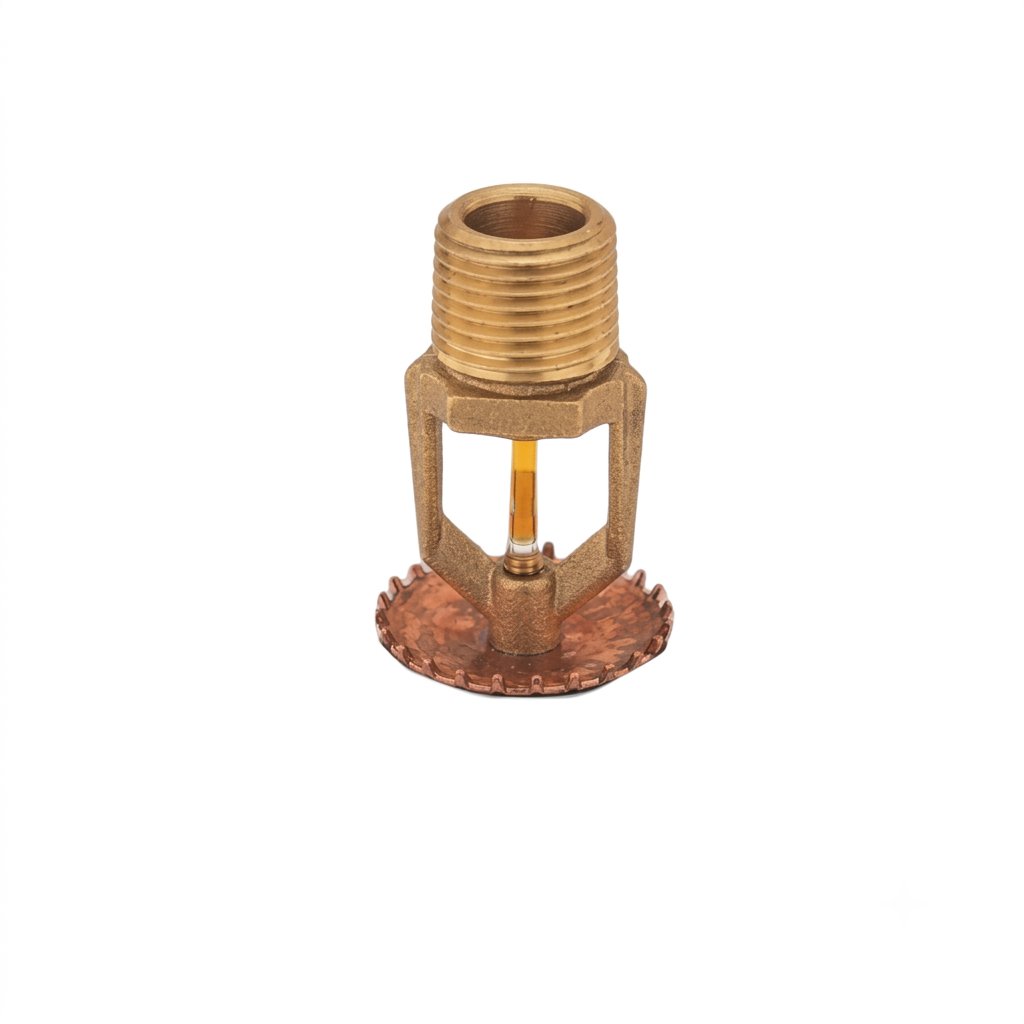

Đầu phun Sprinkler Tyco TY3231 (Pendent Sprinkler SIN TY3231) là dòng thiết bị chữa cháy tự động hướng xuống phản ứng nhanh (Quick Response, Standard Coverage) thuộc Series TY-FRB cao cấp, được nghiên cứu và chế tạo bởi thương hiệu danh tiếng Tyco (Johnson Controls). Sản phẩm được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy tự động tại các công trình thương mại, tòa nhà văn phòng, khách sạn, trung tâm thương mại, trường học và nhà xưởng công nghiệp thuộc nhóm rủi ro cháy nhẹ hoặc thông thường (Light or Ordinary Hazard).
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Tyco TY3231 nhập khẩu chính hãng từ Anh luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC và ban quản lý dự án nhờ độ tin cậy vận hành cao cùng khả năng kết hợp linh hoạt với mâm chụp âm trần mang lại tính thẩm mỹ vượt trội.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Tyco TY3231 được chế tạo từ các vật liệu hợp kim cao cấp, đảm bảo độ bền cơ học vững chắc, khả năng chịu lực nén cao và chống ăn mòn hiệu quả trong suốt vòng đời vận hành:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân khung đầu phun (Frame) | Đồng đỏ / Đồng thau (Bronze) | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in. NPT với đường ống, chịu được momen xoắn siết lắp đặt lớn mà không lo biến dạng ren. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 3 mm) | Chịu trách nhiệm cảm biến nhiệt độ môi trường. Dung dịch giãn nở chính xác làm vỡ bầu thủy tinh để giải phóng dòng nước cứu hỏa. |
| Cụm làm kín & Nút đệm (Sealing Assembly & Button) | Đồng thau / Beryllium Nickel bọc TEFLON | Đóng kín cửa xả nước ở trạng thái chờ trực áp lực. Lớp phủ Teflon ngăn ngừa tình trạng dính kết dính và rò rỉ nước. |
| Vít nén (Compression Screw) | Đồng đỏ (Bronze) | Cố định chắc chắn cụm bầu thủy tinh và gioăng làm kín vào khung chính với lực ép tiêu chuẩn từ nhà sản xuất. |
| Tấm định hướng (Deflector) | Đồng đỏ / Đồng thau (Copper/Bronze) | Thiết kế dạng hướng xuống (Pendent), phân tán dòng nước phun thành màng sương hình nón bao phủ đều diện tích bảo vệ bên dưới. |

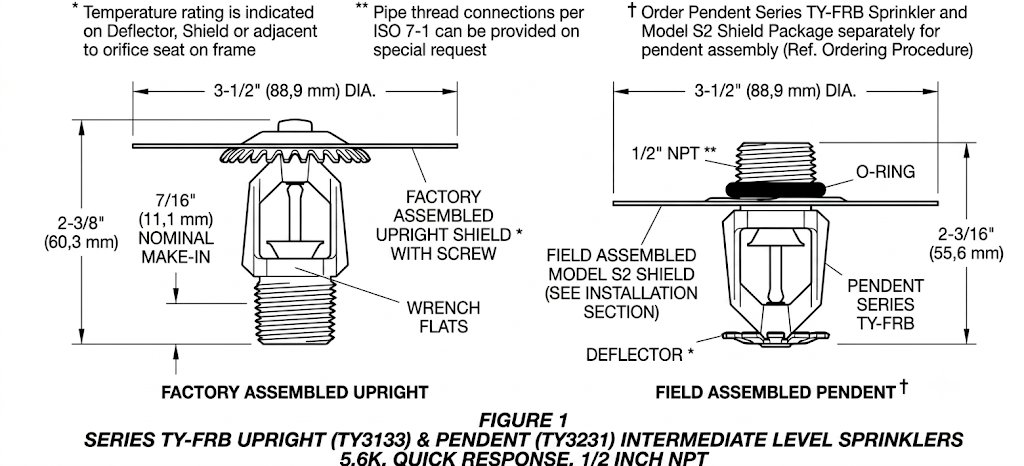

Thân đầu phun Tyco TY3231 sở hữu thiết kế mỏng gọn nhẹ, tích hợp gờ vặn cờ lê (wrench flats) tiêu chuẩn giúp kỹ thuật viên dễ dàng thao tác gá lắp. Lớp hoàn thiện bề mặt đa dạng gồm Đồng thau tự nhiên (Natural Brass), Mạ Chrome (Chrome Plated) hoặc Sơn Polyester chống ăn mòn. Bầu thủy tinh 3 mm chứa bọt khí nhỏ định mức khoảng 1/16 inch (1.6 mm) cho ngưỡng 135°F (57°C) và 3/32 inch (2.4 mm) cho ngưỡng 286°F (141°C).
Nguyên lý hoạt động
Đầu phun Sprinkler Tyco TY3231 vận hành hoàn toàn tự động dựa trên nguyên lý giãn nở nhiệt của chất lỏng hóa học bên trong bầu thủy tinh 3 mm:
- Trạng thái chờ trực: Ở điều kiện bình thường, cụm nắp bịt Beryllium Nickel phủ Teflon được nén chặt vào cửa xả nhờ lực ép từ vít nén và bầu thủy tinh, chặn toàn bộ áp lực nước trong đường ống.
- Kích hoạt nhiệt độ định mức: Khi xảy ra sự cố hỏa hoạn, nhiệt độ môi trường xung quanh đầu phun tăng cao. Chất lỏng bên trong bầu thủy tinh giãn nở gia tăng áp suất nội tại. Khi đạt đến ngưỡng nhiệt độ định mức cài đặt (như 57°C, 68°C, 79°C, 93°C hay 141°C), dung dịch giãn nở làm vỡ hoàn toàn bầu thủy tinh.
- Giải phóng dòng xả dập lửa: Bầu thủy tinh vỡ giải phóng cụm nút đệm làm kín. Áp lực nước trong đường ống lập tức đẩy văng các bộ phận chặn ra ngoài, phun dòng nước trực diện vào tấm định hướng hướng xuống (deflector). Tấm định hướng phân tán dòng nước thành màng phun sương hình nón phủ rộng, dập tắt đám cháy cục bộ tức thì.
Ứng dụng
Nhờ chứng nhận UL/FM uy tín cùng hệ số lưu lượng K = 5.6 gpm/psi½, đầu phun Sprinkler Tyco TY3231 là giải pháp bảo vệ an toàn PCCC lý tưởng cho các loại hình công trình:
- Tòa nhà văn phòng & Khách sạn: Lắp đặt âm trần hoặc hướng xuống tại hành lang, phòng làm việc, sảnh đón khách nơi yêu cầu tính thẩm mỹ cao.
- Trung tâm thương mại & Ngân hàng: Cung cấp màng xả nước diện rộng, bảo vệ hàng hóa và an toàn sinh mạng trong khu vực tập trung đông người.
- Khu vực trần hoàn thiện: Kết hợp cùng nắp chụp mâm mạ Style 10 hoặc Style 20 (Recessed Escutcheon) giúp linh hoạt điều chỉnh độ sâu lắp đặt âm trần từ 1/4 inch đến 3/4 inch (6.4 mm – 19.1 mm).
- Kho hàng nhẹ & Xưởng sản xuất: Trang bị trong các kho hàng nhẹ, xưởng gia công linh kiện thuộc diện nguy cơ cháy thấp và trung bình.
- Hệ thống giá kệ (In-rack storage): Ứng dụng lắp đặt bảo vệ trong các kệ hàng khi được che chắn bởi rào cản nằm ngang hoặc các kệ rắn.
Khả năng chữa cháy
Đầu phun Sprinkler Tyco TY3231 sở hữu hiệu suất dập lửa nhạy bén nhờ công nghệ bầu thủy tinh phản ứng nhanh (Quick Response):
- Khả năng khống chế đám cháy sớm: Đường kính bầu thủy tinh 3 mm giúp rút ngắn thời gian cảm biến nhiệt độ so với dòng phản ứng tiêu chuẩn (5 mm), khống chế ngọn lửa ngay từ giai đoạn mới khởi phát.
- Độ bao phủ màng nước rộng: Thiết kế tấm định hướng hướng xuống giúp xé nhỏ áp lực nước thành các tia nước phân bố đều theo diện tích bao phủ tiêu chuẩn (Standard Coverage), dập tắt ngọn lửa nhanh chóng.
- Chịu áp lực làm việc cao: Đạt mức áp suất làm việc tối đa lên đến 250 psi (17.2 bar) theo tiêu chuẩn UL/C-UL hoặc 175 psi (12.1 bar) theo tiêu chuẩn FM, đảm bảo dập tắt các hỏa hoạn có cột áp cấp nước mạnh.
Hướng dẫn lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Tyco TY3231 cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế NFPA 13, NFPA 25 và chỉ dẫn từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Kiểm tra trước khi lắp: Quan sát bọt khí nhỏ trong bầu thủy tinh (khoảng 1.6 mm đối với loại 57°C). Tuyệt đối không lắp đặt nếu phát hiện bầu thủy tinh bị nứt, rạn hoặc chảy rò rỉ dung dịch.
- Thao tác đấu nối ren: Phủ keo làm kín ren hoặc quấn băng tan chuyên dụng lên ren ngoài 1/2 in. NPT. Dùng tay vặn đầu phun Tyco TY3231 vào măng sông đường ống theo hướng xả xuống (Pendent).
- Siết lực bằng cờ lê chuyên dụng: Đối với đầu xả nổi, sử dụng cờ lê W-Type 6 Sprinkler Wrench. Đối với dạng âm trần, sử dụng cờ lê W-Type 7 Recessed Sprinkler Wrench. Siết lực momen định mức từ 7 đến 14 ft-lb (9.5 đến 19.0 N-m) cho ren 1/2 in. NPT. Tránh siết quá lực gây biến dạng chân ren dẫn đến rò rỉ nước.
- Hoàn thiện mặt trần: Đối với dạng âm trần, sau khi thi công xong trần thạch cao, đẩy mâm chụp Style 10 hoặc Style 20 ôm sát mặt trần. Tuyệt đối không sơn, phủ hay dán bất kỳ vật liệu nào lên bề mặt đầu phun và bầu thủy tinh sau khi hoàn tất thi công hệ thống.
