Mô tả
Tổng quan

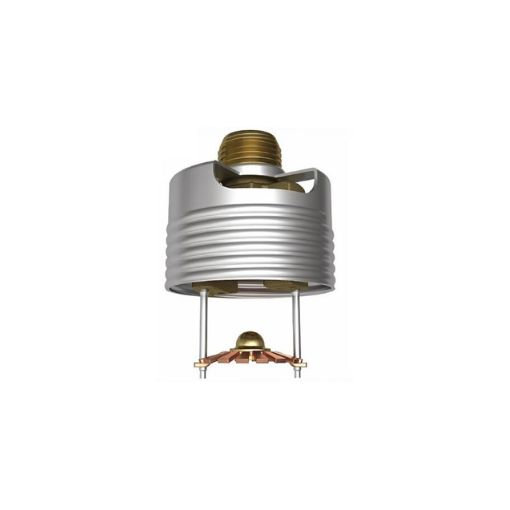

Đầu phun Sprinkler Viking VK463 (Mirage® Quick Response Concealed Pendent HP Sprinkler VK463 K5.6) là dòng sản phẩm đầu phun chữa cháy tự động hướng xuống ẩn áp suất cao (High-Pressure Concealed Pendent) phản ứng nhanh cao cấp, được nghiên cứu và chế tạo trực tiếp tại Mỹ bởi tập đoàn Viking. Thiết bị được thiết kế tối ưu cho các hệ thống phòng cháy chữa cháy tự động yêu cầu sự ẩn mình hoàn hảo để đảm bảo tính thẩm mỹ kiến trúc sang trọng cho bề mặt trần giả.
Đầu phun Viking VK463 đạt hàng loạt chứng nhận kiểm định chất lượng an toàn kỹ thuật khắt khe toàn cầu như cULus Listed (Category VNIV), FM Approved (Class 2015), VdS Approved (Certificate G4080021), LPCB Approved (096e/12), CE Certified (EN 12259-1), NYC Approved (MEA 89-92-E) và CCCF Approved. Tại Việt Nam, sản phẩm luôn là sự lựa chọn hàng đầu cho các tòa nhà cao tầng, trung tâm thương mại cao cấp, khách sạn 5 sao và cao ốc văn phòng hạng A.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK463 sở hữu kết cấu gia công cơ khí chính xác từ các dòng vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu áp lực cao 250 psi và vận hành bền bỉ:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Sprinkler Body) | Đồng thau UNS-C84400 | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm), định hình khung cơ học chịu áp suất cao định mức 250 psi (17.2 bar). |
| Tấm định hướng (Deflector) | Thép đồng thanh phosphor UNS-C51000 | Gắn trên các chốt định hướng bằng thép không gỉ, tự động hạ thấp khoảng 13/16 in (21 mm) khi kích hoạt để phân bố màng nước xòe đều. |
| Bầu thủy tinh nhạy nhiệt (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 3 mm) | Thuộc dòng phản ứng nhanh (Quick Response), dung dịch giãn nở mạnh làm vỡ bầu thủy tinh khi đạt nhiệt độ kích hoạt. Chịu lạnh tới -65°F (-55°C). |
| Cụm nắp bịt (Pip Cap & Insert) | Đồng UNS-C11000 và Thép không gỉ UNS-S30400 | Chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực, phối hợp cùng lò xo giữ kín đường ống. |
| Cụm làm kín (Sealing Assembly) | Lò xo Belleville Nickel Alloy bọc màng Teflon (PTFE) 2 mặt | Ngăn ngừa rò rỉ nước tuyệt đối dưới áp lực cao, tự động bung ra giải phóng đường nước khi bầu thủy tinh vỡ. |
| Cốc điều hợp nắp (Cover Adapter) | Thép cán nguội UNS-G10080 mạ kẽm phủ Clear Chromate | Gắn cố định vào thân đầu phun, tạo ngàm kết nối “push-on/thread-off” tiện lợi với nắp che thẩm mỹ. |
| Nắp che thẩm mỹ (Cover Assembly) | Đồng UNS-C11000 hoặc Thép không gỉ UNS-S30400 | Che kín đầu phun phẳng mặt trần. Tự động rơi ra nhờ mối hàn nhạy nhiệt Eutectic khi gia nhiệt. |

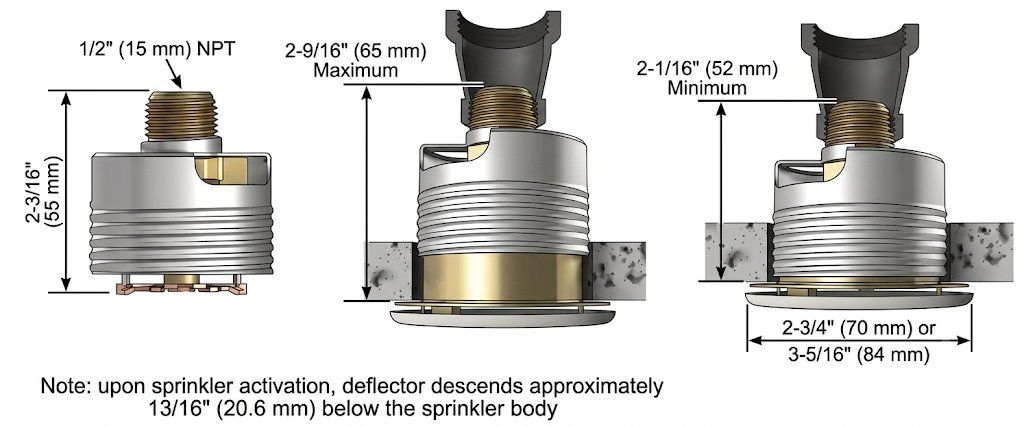

Thân thiết bị có chiều cao tổng thể gọn nhẹ chỉ 2-3/16 in (55 mm). Tùy chọn nắp che đa dạng gồm nắp tròn tiêu chuẩn đường kính 2-3/4 in (70 mm), nắp tròn lớn 3-5/16 in (84 mm), hoặc nắp vuông 3-5/16 in (84 mm). Bề mặt nắp che hỗ trợ nhiều màu sắc hoàn thiện như Chrome bóng/mờ, Đồng bóng/mờ, Sơn Polyester Trắng, Đen, Ngà hoặc màu sơn tùy chỉnh theo kiến trúc nội thất. Thân đầu phun cũng cung cấp tùy chọn mạ Electroless Nickel PTFE (ENT) chống ăn mòn hóa chất.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK463 vận hành hoàn toàn tự động theo cơ chế cảm biến nhiệt kép tuần tự nhạy bén:
- Trạng thái chờ trực: Đầu phun ẩn hoàn toàn phía trên trần giả nhờ nắp che thẩm mỹ. Cụm làm kín lò xo Belleville bọc Teflon ép chặt nút bịt Pip Cap chặn kín cửa xả nước dưới áp lực trực ép của bầu thủy tinh 3 mm.
- Giai đoạn 1 – Rơi nắp che: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức của mối hàn nắp che (135°F / 57°C hoặc 165°F / 74°C). Mối hàn Eutectic nóng chảy khiến nắp che lập tức rơi xuống, giải phóng tấm định hướng (deflector) thả thấp xuống vị trí xả nước.
- Giai đoạn 2 – Phun nước dập cháy: Khí nóng tiếp tục tác động làm dung dịch trong bầu thủy tinh 3 mm giãn nở mạnh và vỡ tung khi đạt dải nhiệt độ kích hoạt (155°F / 68°C, 175°F / 79°C hoặc 200°F / 93°C). Áp lực nước trong đường ống đẩy bung nút bịt Pip Cap, xả trực diện dòng nước lưu lượng K5.6 va đập vào tấm định hướng xòe rộng thành màng nước dạng nón phủ kín không gian bảo vệ.
Ứng dụng
Nhờ định mức áp suất cao HP 250 psi, thiết kế Pendent ẩn sang trọng cùng hàng loạt chứng nhận cULus, FM, VdS, LPCB, đầu phun Sprinkler Viking VK463 được ứng dụng linh hoạt trong nhiều mô hình công trình:
- Tòa nhà cao tầng & Cao ốc phức hợp: Lắp đặt tại các tầng hầm hoặc các tầng phía dưới của tòa nhà cao tầng nơi có áp lực nước đường ống PCCC lớn lên tới 250 psi (17.2 bar).
- Khách sạn 5 sao & Sảnh cao cấp: Thi công ẩn trần thạch cao, trần nhôm tại không gian sảnh đón tiếp, trung tâm hội nghị, phòng nghỉ hạng sang yêu cầu thẩm mỹ tuyệt đối.
- Trung tâm thương mại & Văn phòng hạng A: Bảo vệ các khu vực rủi ro cháy từ nhẹ (Light Hazard) đến nguy hiểm thông thường nhóm II (Ordinary Hazard Group II) theo NFPA 13.
- Không gian trần giả áp suất âm: Lắp đặt an toàn trong các hệ thống trần giả kín có áp suất âm hoặc trung tính (neutral or negative pressure plenums).
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK463 cung cấp hiệu suất dập tắt đám cháy vượt trội nhờ sự kết hợp giữa hệ số K5.6 chuẩn xác và cơ cấu phản ứng nhiệt nhanh nhạy:
- Phản ứng nhanh kích hoạt sớm: Bầu thủy tinh đường kính 3 mm (Quick Response) nhận diện sự gia tăng nhiệt độ cực kỳ nhạy bén, rút ngắn tối đa thời gian xả nước dập lửa ngay từ giai đoạn bùng phát ban đầu.
- Khả năng chịu áp lực vượt trội: Dòng HP chịu áp suất làm việc liên tục lên tới 250 psi (17.2 bar) và áp suất thử thủy lực kiểm định xưởng đạt 500 psi (34.5 bar), đảm bảo không bị rò rỉ trước các đợt tăng áp bất ngờ của hệ thống bơmpPCCC.
- Màng nước bao phủ tối ưu: Tấm định hướng thả thấp xé dòng nước áp lực thành các hạt sương phân bổ đồng đều hình nón, dập tắt ngọn lửa và khống chế khói độc lan rộng.
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK463 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và hướng dẫn kỹ thuật từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Chuẩn bị lỗ trần: Yêu cầu khoét lỗ trần thạch cao/trần giả với đường kính chuẩn 2-1/4 in (57 mm).
- Gá lắp bằng cờ lê chuyên dụng: Bôi keo vặn ren hoặc quấn băng tan NPT. Tuyệt đối không dùng cờ lê kẹp vào hai cánh khung (frame arms) hoặc bầu thủy tinh. Bắt buộc sử dụng cờ lê chuyên dụng Heavy Duty Wrench Part No. 14047W/B hoặc Head Cabinet Wrench Part No. 14031 kết hợp với đầu tuýp 1/2 in.
- Lực siết momen định mức: Siết chặt đầu phun theo chiều kim đồng hồ với lực momen tối đa không vượt quá 25 ft-lbs (33.9 N-m), tương đương vặn từ 1 đến 1-1/2 vòng sau khi siết chặt bằng tay.
- Bảo vệ và hoàn thiện nắp che: Giữ nguyên nắp chụp bảo vệ bằng nhựa trong suốt quá trình thử áp lực đường ống và hoàn thiện sơn trần. Sau khi công tác trần xong, tháo nắp bảo vệ nhựa và đẩy nhẹ cụm nắp che thẩm mỹ vào cốc điều hợp nắp theo cơ chế push-on.
