Tổng quan

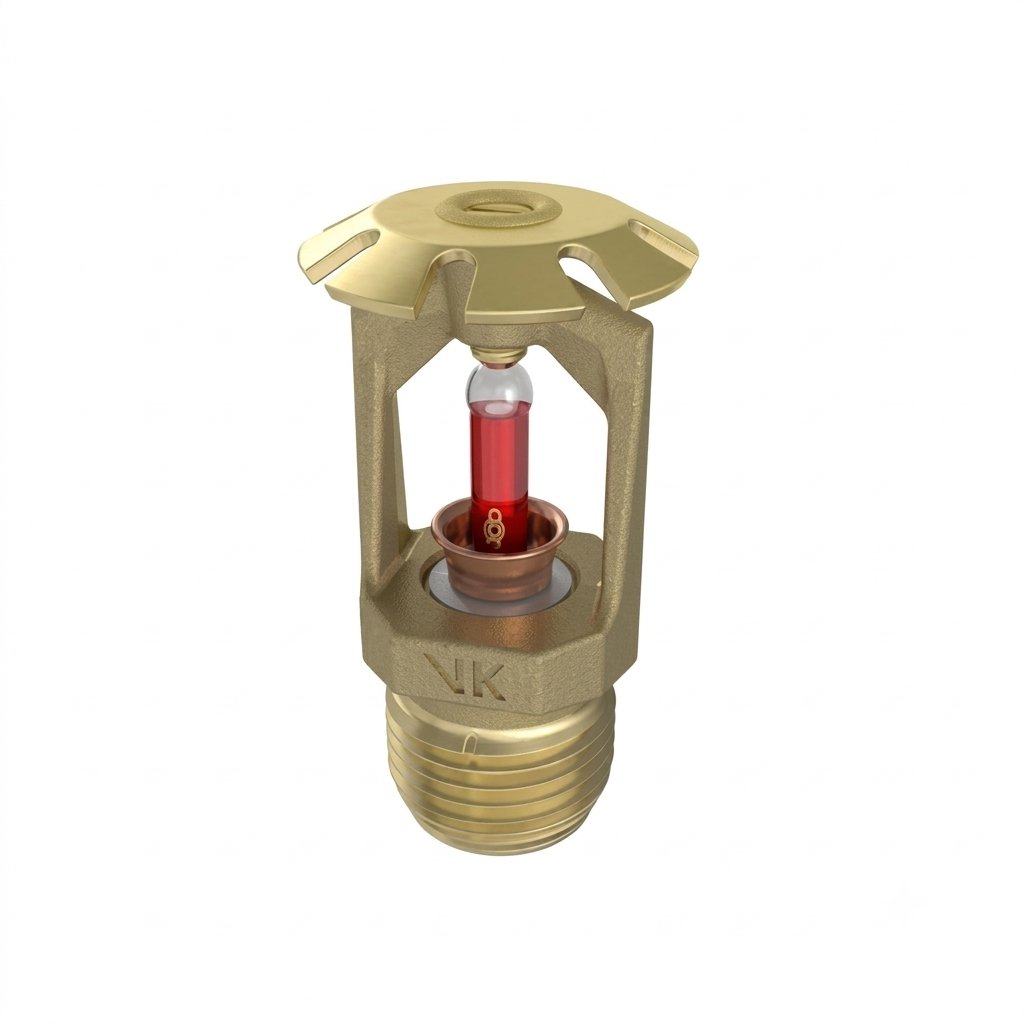

Đầu phun Sprinkler Viking VK118 (Micromatic Standard Response Conventional Sprinkler VK118) là dòng thiết bị chữa cháy tự động phản ứng tiêu chuẩn thuộc kiểu dáng truyền thống (Conventional / Old Style) thuộc Series Micromatic cao cấp, được nghiên cứu và chế tạo bởi tập đoàn Viking (Đức/Mỹ). Thiết bị sở hữu thiết kế đặc trưng với tấm định hướng phân bố màng nước theo dạng hình cầu (spherical pattern), phân bổ khoảng 40% đến 60% lượng nước hướng trực tiếp xuống dưới và phần còn lại hướng lên trên để dập tắt cũng như khống chế hiệu quả đám cháy ngay từ giai đoạn khởi phát. Sản phẩm đặc biệt tối ưu cho các công trình có kết cấu trần phức tạp, dầm dầm kèo lộ thiên hoặc khu vực bị vướng tầm nhìn mà các dòng đầu phun hướng lên/hướng xuống đơn thuần không bảo vệ toàn diện được.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK118 nhập khẩu chính hãng từ Đức luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn nhờ chất lượng rèn kim loại cao cấp, khả năng dập lửa đa hướng linh hoạt và độ tin cậy vận hành lâu dài.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK118 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu áp lực hệ thống và môi trường vận hành khắc nghiệt:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame Casting) | Đồng thau UNS-C84400 / QM Brass | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm BSP), bảo vệ bầu thủy tinh và chịu momen xoắn vặn siết gá lắp. |
| Tấm định hướng (Deflector) | Đồng thau UNS-C26000 | Gắn cố định phía trên khung, thiết kế kiểu Conventional xé nhỏ dòng nước thành màng phun hình cầu xòe rộng cả hướng lên và hướng xuống. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt độ môi trường, dung dịch giãn nở làm vỡ bầu thủy tinh khi đạt ngưỡng nhiệt kích hoạt định mức. Chịu lạnh tới -65°F (-55°C). |
| Cụm làm kín (Sealing Assembly) | Hợp kim Nickel bọc màng PTFE (Teflon) 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực. |
| Đầu bịt & Chốt chèn (Pip Cap & Insert) | Đồng UNS-C11000 & Thép không gỉ UNS-S30400 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ đầu trên của bầu thủy tinh. |
| Vít điều chỉnh (Screw) | Đồng thau UNS-C36000 | Tạo lực ép nén chuẩn xác cho bầu thủy tinh trong quá trình định chuẩn tại nhà máy. |
Thân thiết bị và chân ren được gia công tiêu chuẩn, hỗ trợ sử dụng linh hoạt dưới dạng đầu phun đóng hoặc tháo cụm bầu thủy tinh để làm đầu phun hở (open sprinkler) cho hệ thống xả tràn Deluge. Ngoài ra, thiết bị còn tích hợp các tùy chọn lớp phủ bề mặt chống ăn mòn chuyên dụng như Polyester (Trắng/Đen), Phủ sáp (Wax-Coated) hoặc Electroless Nickel PTFE (ENT) cho môi trường hóa chất, hơi muối.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK118 vận hành hoàn toàn tự động theo cơ chế cảm nhiệt trực tiếp của bầu thủy tinh 5 mm:
- Trạng thái chờ trực: Bầu thủy tinh 5 mm chứa dung dịch nhạy nhiệt nằm ép chặt cụm đệm làm kín Nickel bọc Teflon vào cửa xả, chặn hoàn toàn dòng nước trực áp phía sau chân ren 1/2 in NPT.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của bầu thủy tinh (từ 57°C đến 182°C). Dung dịch lỏng giãn nở làm vỡ bầu thủy tinh.
- Xả nước dập đám cháy: Bầu thủy tinh vỡ giải phóng cụm đệm làm kín. Áp lực nước trong đường ống đẩy bung nút bịt, xả trực diện dòng nước lên tấm định hướng truyền thống. Tấm định hướng xé nhỏ dòng chảy thành màng sương hình cầu bao phủ cả diện tích phía trên lẫn khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ thiết kế truyền thống (Conventional) xả nước đa hướng cùng các chứng nhận cULus/VdS/LPCB uy tín, đầu phun Sprinkler Viking VK118 là lựa chọn dập lửa hàng đầu cho nhiều loại hình công trình:
- Nhà xưởng công nghiệp & Kho vận: Lắp đặt cho các không gian nhà kho, xưởng chế tạo có hệ khung dầm kèo thép phức tạp hoặc trần mở lộ thiên.
- Trung tâm thương mại & Cao ốc: Bảo vệ các khu vực đường ống đi nổi, trần kỹ thuật thuộc diện nguy cơ cháy nhẹ đến thông thường (Light, Ordinary, Extra Hazard Occupancies).
- Khu vực cải tạo & Hệ thống cũ: Thay thế hoặc bổ sung trực tiếp cho các tuyến ống PCCC thiết kế theo chuẩn dạng đầu phun truyền thống (Old Style).
- Môi trường hóa chất & Hệ thống xả tràn: Sử dụng phiên bản phủ ENT/Polyester/Wax chống ăn mòn hoặc đặt hàng ở dạng đầu phun hở (open sprinkler) cho hệ thống tràn ngập Deluge.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK118 cung cấp hiệu suất dập lửa mạnh mẽ nhờ sự kết hợp giữa hệ số K5.6 và cấu trúc tấm định hướng phân bổ màng nước hình cầu:
- Lưu lượng dập lửa tiêu chuẩn: Hệ số K5.6 (80.6 LPM/bar½) cung cấp mật độ phun nước chữa cháy tối ưu, khống chế và làm mát đám cháy tức thì.
- Phân bổ màng nước đa hướng: Tấm định hướng thiết kế hình học chính xác chia đều 40-60% lượng nước xả xuống dưới và phần còn lại hướng lên trên, bao phủ không gian hình cầu rộng lớn.
- Khả năng chịu áp lực cao: Chịu áp suất làm việc tối đa lên tới 175 psi (12 bar) và áp suất thử thủy lực tại xưởng đạt 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK118 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và chỉ dẫn từ datasheet của hãng:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Lắp đặt đầu phun VK118 linh hoạt theo phương thẳng đứng (hướng lên hoặc hướng xuống) phù hợp với thiết kế tuyến ống.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài 1/2 in NPT, dùng tay vặn nhẹ đầu phun vào măng sông.

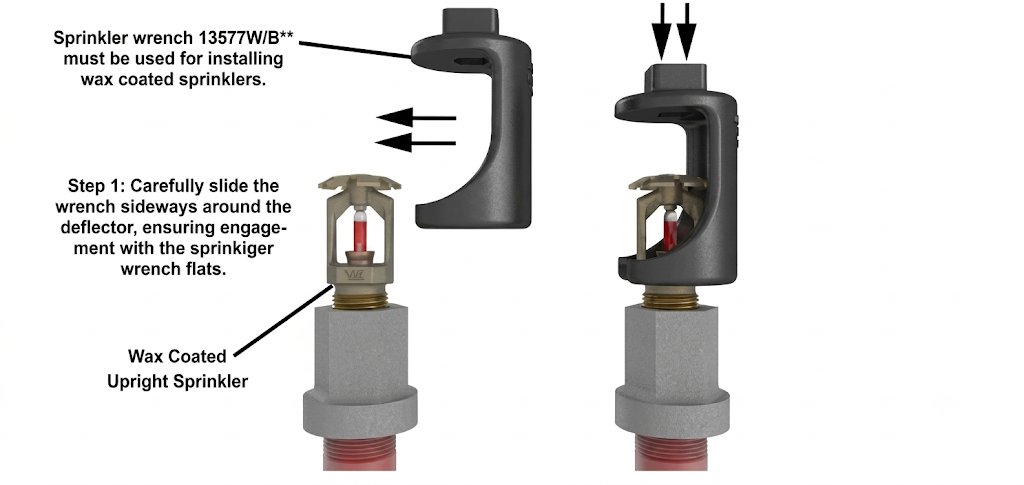

- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê tiêu chuẩn Standard Wrench (P/N 10896W/B) hoặc cờ lê cho đầu phủ sáp (P/N 13577W/B). Siết lực momen định mức cho ren 1/2 in NPT không quá 14 ft-lbs (19.0 N-m). Tuyệt đối không kẹp cờ lê vào khung hoặc bầu thủy tinh.
- Bảo vệ thiết bị: Hoàn thiện toàn bộ tuyến đường ống trước khi tháo nắp bảo vệ nhựa để tránh va đập cơ học gãy vỡ bầu thủy tinh.
