Giới thiệu
Van cổng Trung Quốc thương hiệu Baoding (thuộc Hebei Zhuningqian Valve Manufacturing) là dòng thiết bị kiểm soát dòng chảy uy tín hàng đầu. Sản phẩm được sản xuất tại khu công nghiệp Dawangdian với quy trình kiểm soát nghiêm ngặt, đáp ứng các tiêu chuẩn quốc tế khắt khe nhất. Hiện nay, van cổng Baoding đã có mặt tại nhiều quốc gia như Nga, Việt Nam, UAE, mang lại giải pháp tối ưu cho hệ thống cấp thoát nước.
Dòng sản phẩm này nổi bật với sự đa dạng về chủng loại như van cổng ty chìm, van cổng ty nổi và các loại van cổng gang giá rẻ. Mỗi thiết bị đều được thiết kế để giảm thiểu tổn thất áp suất và đảm bảo độ kín khít tuyệt đối trong quá trình vận hành lâu dài. Lựa chọn van cổng Trung Quốc Baoding giúp nhà thầu tiết kiệm chi phí đầu tư mà vẫn đảm bảo được chất lượng kỹ thuật của công trình.
Vật liệu cấu tạo
Theo tài liệu kỹ thuật, van cổng được cấu thành từ các bộ phận chịu lực và chống ăn mòn cao, phù hợp với nhiều môi trường khác nhau. Sự kết hợp giữa thân van chắc chắn và đĩa van bọc cao su hoặc inox giúp tăng tuổi thọ và khả năng vận hành trơn tru. Dưới đây là bảng tổng hợp các vật liệu chính được sử dụng trong quy trình sản xuất van cổng Baoding:
| Bộ phận | Vật liệu tiêu chuẩn | Mã vật liệu |
|---|---|---|
| Thân van & Nắp van | Gang xám, Gang cầu, Thép đúc, Inox | HT200, HT250, QT400, QT450, WCB, SS304, SS316 |
| Đĩa van (Gate/Disc) | Thép bọc cao su (EPLM) hoặc Inox | Z45X-16 Soft Sealing, SS304/316 |
| Trục van (Stem) | Thép không gỉ | Stainless Steel 2Cr13, SS304 |
| Gioăng làm kín | Cao su EPDM hoặc vòng đệm kim loại | Soft Sealing/Hard Seal |
Nguyên lý hoạt động của van cổng
Van cổng Trung Quốc hoạt động dựa trên chuyển động tịnh tiến của đĩa van lên và xuống vuông góc với hướng dòng chảy của lưu chất. Khi quay tay quay theo chiều kim đồng hồ, trục van sẽ đẩy đĩa van đi xuống chặn hoàn toàn cửa van, tạo độ kín khít cơ học. Quá trình này giúp ngăn chặn dòng chảy một cách triệt để, thường được ứng dụng cho các vị trí yêu cầu đóng hoặc mở hoàn toàn.

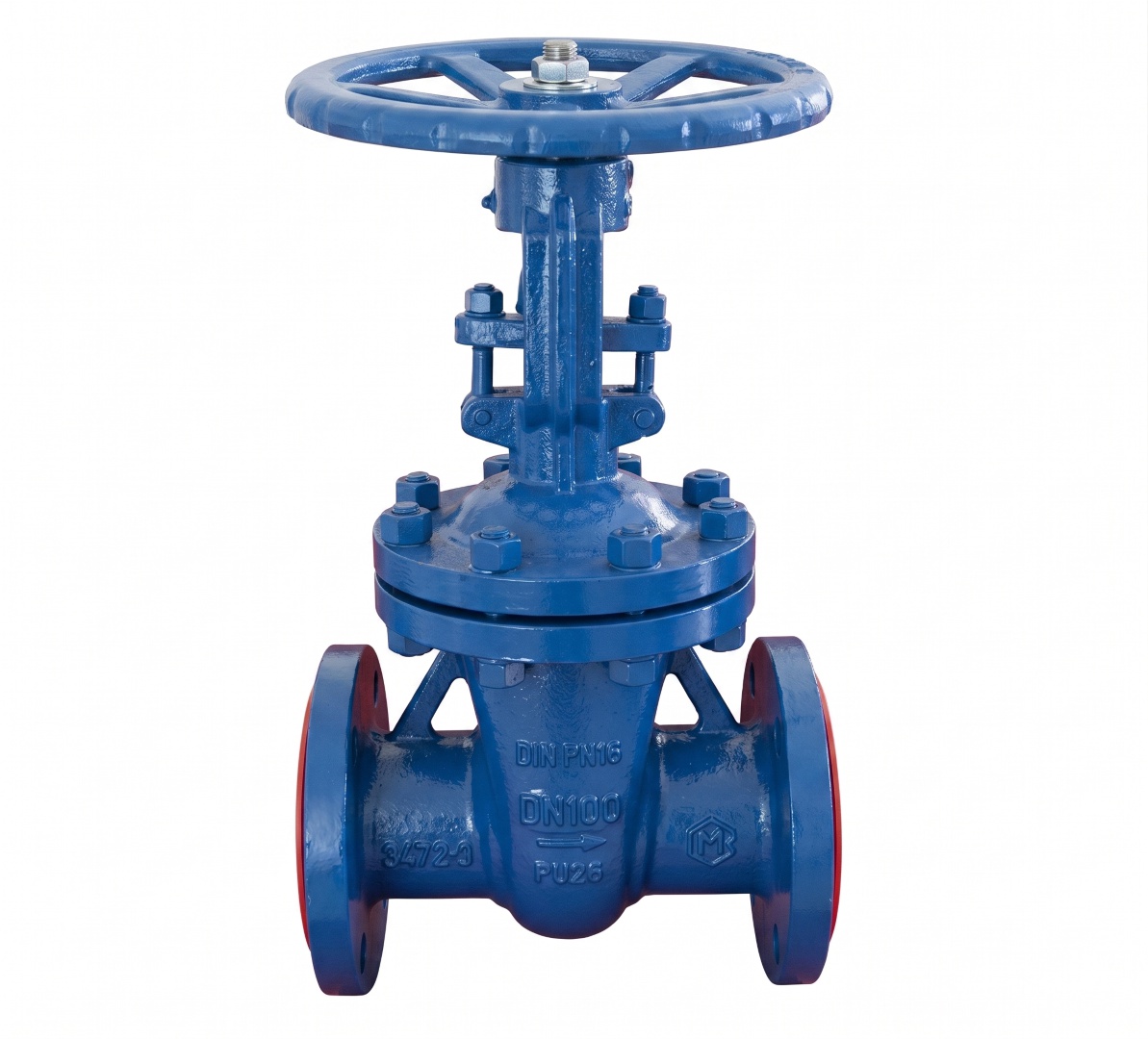

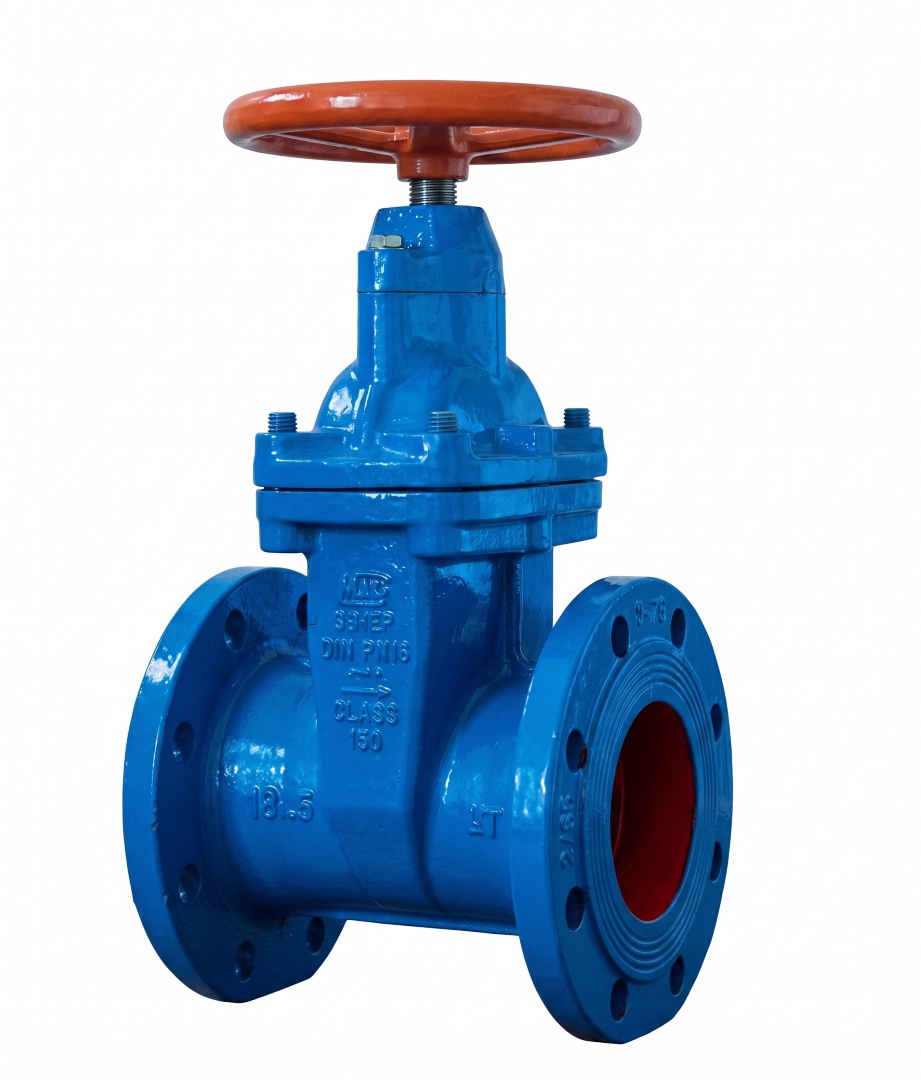

Đối với dòng van cổng ty nổi, khi mở van, trục van sẽ trồi lên phía trên giúp người vận hành dễ dàng nhận biết trạng thái đóng mở. Ngược lại, van cổng ty chìm giữ cho trục van nằm gọn bên trong thân, tiết không gian lắp đặt và phù hợp cho các khu vực chật hẹp. Dòng chảy khi đi qua van ở trạng thái mở hoàn toàn sẽ không bị cản trở, giúp duy trì áp suất ổn định cho toàn bộ hệ thống.
Ưu điểm kỹ thuật
- Khả năng chịu áp lực đa dạng từ PN10 đến PN16 đáp ứng tốt các yêu cầu từ dân dụng đến công nghiệp nặng.
- Dải nhiệt độ làm việc cực rộng, dao động từ -60°C đến 425°C tùy thuộc vào vật liệu chế tạo là gang hay thép đúc.
- Thiết kế đĩa van dạng nêm (cuniform) giúp tăng cường lực ép, đảm bảo van đóng cực kín và giảm thiểu sự rò rỉ lưu chất.
- Bề mặt thân van được sơn phủ Epoxy chống ăn mòn hiệu quả, giúp bảo vệ thiết bị trước các tác động từ môi trường bên ngoài.
- Vận hành nhẹ nhàng nhờ thiết kế ren trục tối ưu, giảm thiểu mô-men xoắn cần thiết khi đóng mở van thủ công hoặc bằng điện.
Dải kích thước
Sản phẩm van cổng Trung Quốc của Baoding được thiết kế theo các hệ quy chiếu quốc tế, tương thích hoàn toàn với các hệ thống đường ống hiện nay. Nhà máy cung cấp đầy đủ các kích cỡ từ nhỏ DN10 (1/2″) cho đến các dòng van siêu lớn lên đến DN1000 (40″) phục vụ thủy lợi. Điều này giúp khách hàng có nhiều lựa chọn tối ưu cho từng phân đoạn kỹ thuật cụ thể trong thiết kế hệ thống ống dẫn.
Về tiêu chuẩn kỹ thuật, van Baoding tuân thủ nghiêm ngặt các quy định về kích thước mặt bích và chiều dài cấu trúc (Face-to-Face). Các tiêu chuẩn phổ biến bao gồm: tiêu chuẩn Mỹ (API, ANSI), tiêu chuẩn Đức (DIN), tiêu chuẩn Anh (BS), tiêu chuẩn Nhật (JIS) và Trung Quốc (GB). Việc áp dụng đa tiêu chuẩn như PN16, JIS 10K hay ANSI 150lb giúp sản phẩm dễ dàng thay thế và lắp đặt vào các hệ thống sẵn có.
Ứng dụng thực tế
Van cổng gang Trung Quốc được sử dụng rộng rãi trong các hệ thống cấp thoát nước sạch, xử lý nước thải tại các khu đô thị. Nhờ giá thành rẻ và độ bền cao, thiết bị này là ưu tiên số một cho các dự án hạ tầng nước và hệ thống phòng cháy chữa cháy. Khả năng vận hành ổn định trong môi trường nước giúp giảm thiểu chi phí bảo trì định kỳ cho các đơn vị quản lý vận hành.

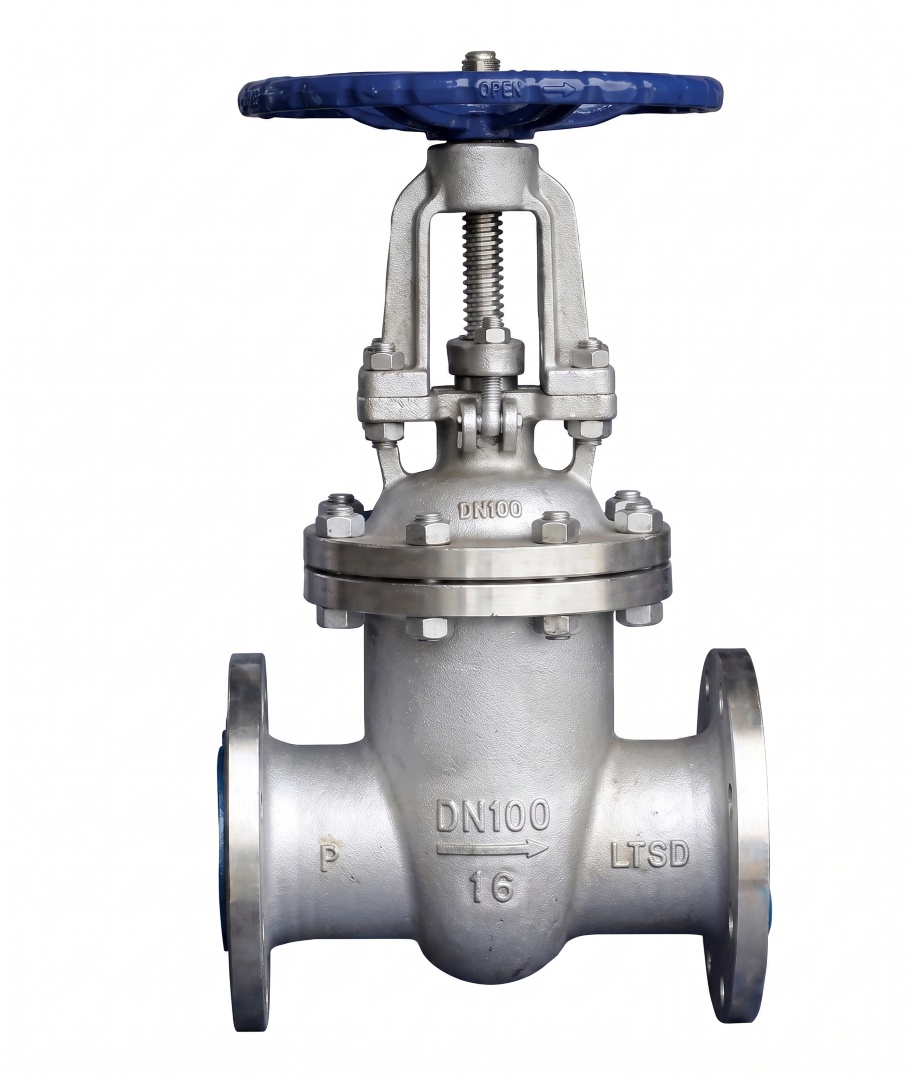

Trong lĩnh vực công nghiệp nặng, các dòng van cổng thép đúc và inox Baoding được dùng cho ngành dầu khí, hóa chất và nhiệt điện. Chúng có khả năng chịu được môi trường khắc nghiệt, hóa chất ăn mòn và áp suất hơi nóng cực cao mà vẫn giữ được độ an toàn. Sản phẩm đóng vai trò then chốt trong việc cách ly các đoạn ống khi cần sửa chữa hoặc điều tiết tổng thể quy trình sản xuất.
Hướng dẫn lắp đặt và bảo trì
Quy trình lắp đặt:
Bước 1: Vệ sinh sạch sẽ bên trong đường ống và mặt bích van, đảm bảo không có dị vật gây hư hỏng đĩa van khi đóng mở.
Bước 2: Kiểm tra hướng lắp đặt và khoảng cách mặt bích, chèn gioăng làm kín (gasket) vào giữa mặt bích van và mặt bích đường ống.
Bước 3: Xỏ bu-lông qua các lỗ bích và siết đối xứng các đai ốc để đảm bảo lực ép đồng đều, tránh gây vênh hoặc nứt vỡ mặt bích.
Quy trình bảo trì:
Bước 1: Định kỳ tra dầu mỡ vào trục van và các bộ phận truyền động để ngăn ngừa rỉ sét và giúp vận hành tay quay nhẹ nhàng hơn.
Bước 2: Kiểm tra độ kín của hộp đệm (gland packing), nếu có hiện tượng rò rỉ cần siết thêm hoặc thay thế gioăng mới ngay lập tức.
Bước 3: Thử nghiệm đóng mở van ít nhất 3 tháng một lần đối với các van ít sử dụng để tránh tình trạng kẹt đĩa do cặn bẩn bám lâu ngày.
