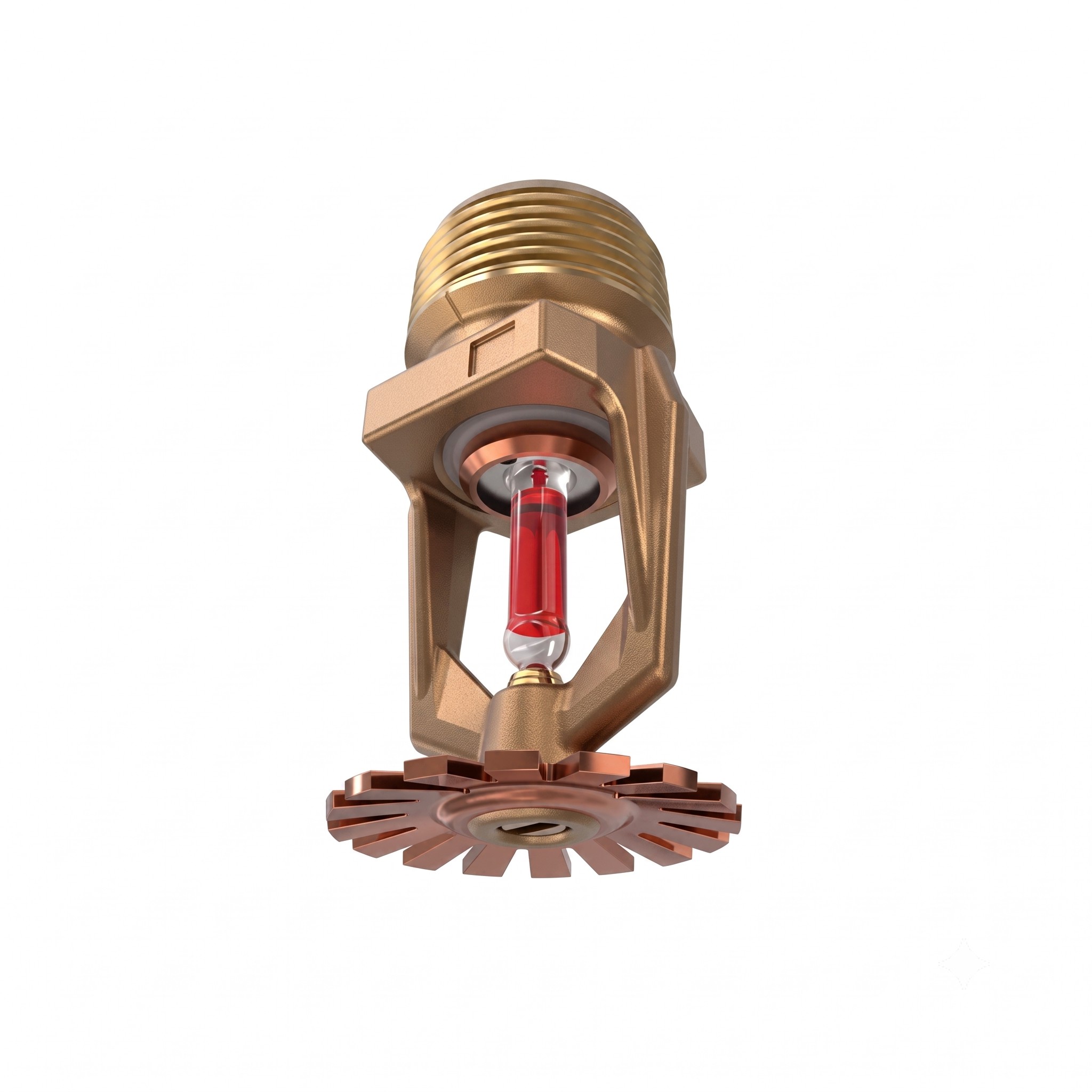

Đầu phun Sprinkler Viking VK536 (Standard Response ELO Pendent Sprinkler VK536 K11.2) là dòng sản phẩm đầu phun chữa cháy tự động hướng xuống lưu lượng cực lớn (Extra-Large Orifice – ELO) phản ứng tiêu chuẩn cao cấp, được nghiên cứu và sản xuất trực tiếp tại Mỹ bởi tập đoàn Viking. Thiết bị được thiết kế tối ưu cho các hệ thống phòng cháy chữa cháy yêu cầu mật độ phân phối nước cao, đặc biệt chuyên dụng cho các khu vực kho bãi chứa hàng hóa xếp chồng cao (Storage-Density/Area) và nhà xưởng công nghiệp nặng.
Đầu phun Viking VK536 đạt các chứng nhận kiểm định an toàn chất lượng quốc tế uy tín như cULus Listed (Category VNIV) và FM Approved (Class 2009). Thiết bị khẳng định độ tin cậy vận hành tuyệt đối trên hàng ngàn công trình kho vận logistics, trung tâm phân phối và nhà máy sản xuất quy mô lớn trên toàn cầu.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK536 sở hữu kết cấu gia công cơ khí chính xác từ các dòng hợp kim chống ăn mòn cao cấp, đảm bảo độ bền cơ học vượt trội và khả năng vận hành ổn định dưới áp lực nước lớn:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Sprinkler Frame) | Đồng thau UNS-C84400 | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 3/4″ NPT (20 mm BSP), định hình khung cơ học bảo vệ bầu thủy tinh và chịu momen xoắn khi lắp đặt. |
| Tấm định hướng (Deflector) | Thép đồng thanh phosphor UNS-C51000 | Gắn cố định phía dưới khung, xé nhỏ dòng nước thành màng sương phân bổ đồng đều hình nón hướng xuống với hệ số lưu lượng K11.2. |
| Bầu thủy tinh nhạy nhiệt (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 5 mm) | Thuộc dòng phản ứng tiêu chuẩn (Standard Response), chứa chất lỏng giãn nở mạnh theo dải nhiệt độ kích hoạt. Chịu lạnh xuống tới -65°F (-55°C). |
| Cụm nắp bịt (Pip Cap & Insert) | Đồng UNS-C11000 và Thép không gỉ UNS-S30400 | Chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực, phối hợp cùng lò xo đĩa giữ kín đường ống. |
| Cụm làm kín (Sealing Assembly) | Lò xo Belleville Nickel Alloy bọc màng PTFE (Teflon) 2 mặt | Ngăn ngừa rò rỉ nước tuyệt đối dưới áp lực cao, tự động bung ra giải phóng đường nước khi bầu thủy tinh vỡ. |
| Vít nén (Compression Screw) | Đồng thau UNS-C36000 | Cố định và tạo lực ép nén chuẩn xác cho bầu thủy tinh trong quá trình hiệu chuẩn tại nhà máy. |
Thân đầu phun có chiều cao tổng thể gọn nhẹ chỉ 2-5/16″ (58.7 mm). Sản phẩm cung cấp đa dạng tùy chọn lớp hoàn thiện bề mặt như Đồng thau nguyên bản (Brass), Mạ Chrome bóng, Sơn Polyester Trắng/Đen hoặc mạ Electroless Nickel PTFE (ENT). Các lớp phủ đặc biệt như Polyester và ENT đã qua kiểm định chống ăn mòn hóa chất, bảo vệ thiết bị an toàn trong môi trường môi sinh khắc nghiệt.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK536 vận hành hoàn toàn tự động dựa trên cơ chế cảm biến nhiệt của bầu thủy tinh 5 mm chuẩn xác:
- Trạng thái chờ trực: Đầu phun được gắn cố định hướng xuống dưới trên tuyến ống phân phối nước. Cụm làm kín Belleville bọc PTFE ép chặt cụm nắp bịt Pip Cap chặn kín cửa xả nước nhờ lực nén giữ của bầu thủy tinh nhạy nhiệt.
- Trạng thái kích hoạt: Khi xảy ra sự cố hỏa hoạn, luồng khí nóng tích tụ gia tăng nhiệt độ xung quanh đầu phun. Chất lỏng nhạy nhiệt bên trong bầu thủy tinh 5 mm giãn nở mạnh. Khi nhiệt độ môi trường đạt tới ngưỡng kích hoạt định mức (155°F/68°C, 175°F/79°C, 200°F/93°C hoặc 286°F/141°C), áp suất nội bào làm vỡ tung bầu thủy tinh.
- Phun nước dập cháy: Bầu thủy tinh vỡ giải phóng lực nén, áp lực nước trong đường ống đẩy bung cụm nắp bịt Pip Cap và lò xo Belleville ra ngoài. Dòng nước lưu lượng lớn K11.2 va đập trực tiếp vào tấm định hướng (deflector), xòe rộng thành màng nước dạng hình nón phủ kín khu vực cháy để dập tắt hoặc khống chế ngọn lửa lan rộng.
Ứng dụng
Với hệ số lưu lượng cực lớn K11.2, khả năng tối ưu hóa áp suất cùng chứng nhận cULus và FM Approved, đầu phun Sprinkler Viking VK536 được ứng dụng rộng rãi trong các dự án công nghiệp nặng và kho vận:
- Kho bãi & Trung tâm Logistics: Lắp đặt trong các nhà kho chứa hàng hóa xếp chồng cao (High-Piled Storage Occupancies) bảo vệ các nhóm hàng hóa Class I đến Class IV và nhựa (Group A Plastics) theo NFPA 13.
- Khu vực nguy hiểm cao (Extra Hazard Occupancies): Trang bị cho các nhà máy sản xuất, xưởng công nghiệp thuộc nhóm nguy hiểm cao (Extra Hazard Group I & II).
- Dự án cải tạo & Nâng cấp hệ thống: Sử dụng để thay thế các đầu phun K5.6 hoặc K8.0 thế hệ cũ nhằm tăng lưu lượng phun dập cháy mà không cần thay đổi hạ tầng đường ống và công suất bơm PCCC hiện hữu.
- Hệ thống xả tràn (Deluge Systems): Đặt hàng dưới dạng đầu phun mở (open sprinkler – đã tháo bỏ bầu thủy tinh và cụm nắp bịt) cho các hệ thống tràn ngập xả nước diện rộng.
Khả năng chữa cháy
Đầu phun Viking VK536 mang lại hiệu suất kiểm soát và dập tắt đám cháy quy mô lớn vượt trội nhờ các ưu điểm thủy lực:
- Mật độ phun nước cao ở áp suất thấp: Lỗ phun ELO K11.2 cho phép giải phóng khối lượng nước lớn ở áp suất vận hành tối thiểu chỉ từ 7 psi (0.5 bar), nhanh chóng dập tắt ngọn lửa cường độ cao.
- Hạt nước đường kính lớn: Dòng xả K11.2 tạo ra các giọt nước có kích thước và động lượng lớn hơn, giúp đâm xuyên qua cột khí nóng ngút trời của đám cháy kho hàng để tiếp cận trực tiếp bề mặt chất cháy đang bùng phát.
- Khả năng chịu áp lực hệ thống: Định mức áp suất làm việc liên tục lên tới 175 psi (12 bar) và áp suất thử nghiệm thủy lực tại nhà máy đạt 500 psi (34.5 bar), đảm bảo an toàn cho toàn bộ tuyến ống.
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK536 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25, hướng dẫn FM Global và tài liệu kỹ thuật của Viking:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Dụng cụ siết chuyên dụng: Bắt buộc sử dụng đúng cờ lê cặn chuyên dụng của Viking: Cờ lê tiêu chuẩn Part No. 05118CW/B hoặc cờ lê dùng cho đầu phun âm trần/phủ lớp bảo vệ Part No. 11663W/B (kết hợp đầu tuýp 1/2 in).
- Cấm tác động cơ học sai quy cách: Tuyệt đối không dùng cờ lê kẹp vào khung cánh (frame arms) hoặc bầu thủy tinh để vặn siết. Không dùng tấm định hướng deflector để làm điểm tì vặn ren.
- Lực siết momen quy định: Bôi keo quấn ren NPT, siết đầu phun vào măng sông đường ống theo chiều kim đồng hồ với lực momen tiêu chuẩn cho ren 3/4″ NPT không quá 20 ft-lbs (27.1 N-m).
- Tháo nắp chụp bảo vệ: Giữ nguyên kẹp nhựa bảo vệ (protective clip) hoặc nắp chụp (protective cap) trong suốt quá trình vận chuyển và thi công đường ống. Chỉ tiến hành tháo bỏ kẹp/nắp bảo vệ ngay trước khi đưa hệ thống vào thử nghiệm và vận hành chính thức.
