Tổng quan

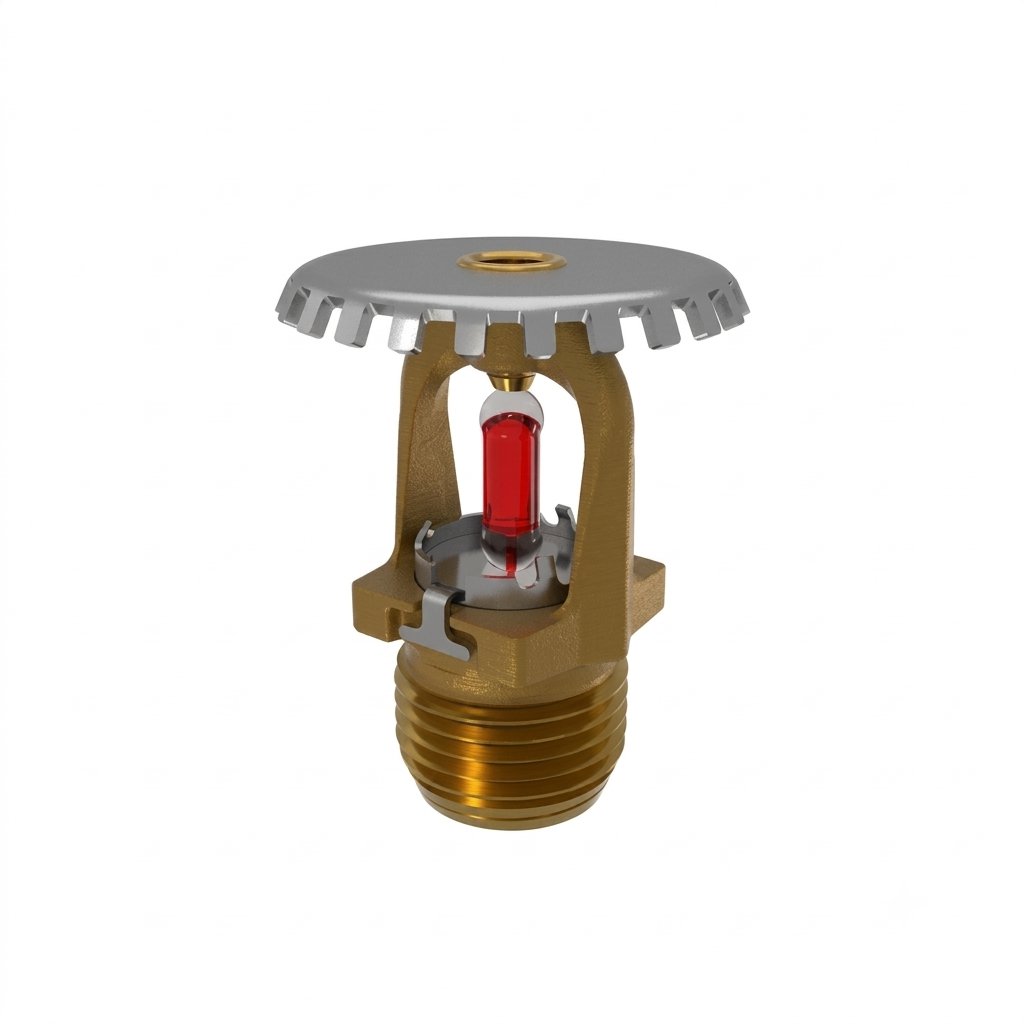

Đầu phun Sprinkler Viking VK1001 (VK1001 Standard Response Upright Sprinkler K5.6) là dòng thiết bị chữa cháy tự động hướng lên (Standard Spray Upright – SSU) phản ứng tiêu chuẩn cao cấp, thuộc chuỗi sản phẩm Model XT-1 thế hệ mới do tập đoàn Viking nghiên cứu và chế tạo trực tiếp tại Mỹ. Thiết bị được thiết kế tối ưu để phân phối dòng nước phun xòe dạng hình nón hướng xuống dưới sau khi đập vào tấm định hướng, giúp kiểm soát và dập tắt hiệu quả các đám cháy ngay từ giai đoạn khởi phát trong công trình.
Tại thị trường Việt Nam, Viking VK1001 xuất xứ Mỹ luôn là lựa chọn hàng đầu của các nhà thầu cơ điện M&E cho hệ thống đường ống PCCC đi nổi dưới mái nhà xưởng, kho bãi, tầng hầm và các trung tâm thương mại.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK1001 được chế tạo từ các dòng vật liệu hợp kim cao cấp, cung cấp độ bền cơ học vượt trội, khả năng chịu áp lực làm việc lớn và chống ăn mòn tối ưu trong môi trường công nghiệp:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Sprinkler Body) | Đồng thau CW602N, UNS-C84400 hoặc QM Brass | Thân đúc nguyên khối chịu lực kết nối ren 1/2″ NPT (15 mm BSPT), định hình khung cơ học chịu lực và momen siết siết ren. |
| Tấm định hướng (Deflector) | Thép không gỉ UNS-S30400 | Cố định phía trên khung, xé nhỏ dòng nước xả ngược hướng lên thành màng phun sương hình nón bao phủ diện rộng phía dưới. |
| Bầu thủy tinh (Bulb) | Thủy tinh chứa chất lỏng nhạy nhiệt (Đường kính 5 mm) | Phản ứng nhiệt tiêu chuẩn (Standard Response), chứa dung dịch giãn nở mạnh theo nhiệt độ cài đặt. Chịu lạnh tới -65°F (-55°C). |
| Vỏ & Đĩa nắp bịt (Pip Cap Shell & Disc) | Thép không gỉ UNS-S44400 & UNS-S30100 | Giữ cố định gioăng làm kín, chặn dòng nước rò rỉ khi hệ thống ở trạng thái chờ trực. |
| Gioăng làm kín (Pip Cap Seal) | Polytetrafluoroethylene (PTFE) | Chống rò rỉ nước tuyệt đối dưới áp lực làm việc cao, tự động giải phóng khi bầu thủy tinh vỡ. |
| Lò xo đĩa (Belleville Spring) | Hợp kim Nickel (Nickel Alloy) | Tạo lực đẩy bung cụm nắp bịt ra khỏi cửa xả tức thì khi bầu thủy tinh nổ. |
| Vít nén (Compression Screw) | Đồng thau CW612N, CW508L, UNS-C36000 hoặc UNS-C26000 | Tạo lực ép cố định chuẩn xác cho bầu thủy tinh trong quy trình hiệu chuẩn xưởng sản xuất. |
Thân thiết bị có chiều cao tổng thể cực kỳ gọn nhẹ chỉ 1-15/16″ (49 mm). Sản phẩm cung cấp các lớp hoàn thiện đa dạng như Đồng thau nguyên bản (Brass), Mạ Chrome, Sơn Polyester Trắng, Sơn Polyester Đen hoặc lớp mạ màng mỏng Electroless Nickel PTFE (ENT) đạt chuẩn chống ăn mòn hóa chất cULus và FM.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK1001 vận hành tự động theo cơ chế cảm ứng nhiệt cơ học trực tiếp:
- Trạng thái chờ trực: Đầu phun được gắn hướng lên phía trên đường ống cấp nước. Cụm nắp bịt Pip Cap và gioăng PTFE được đè chặt bởi lực ép của bầu thủy tinh 5 mm, ngăn nước xả ra ngoài.
- Giai đoạn kích hoạt: Khi xảy ra hỏa hoạn, luồng khí nóng bốc lên mái tác động trực tiếp vào bầu thủy tinh nhạy nhiệt. Dung dịch lỏng bên trong giãn nở mạnh và làm vỡ vỏ thủy tinh khi đạt ngưỡng nhiệt độ cài đặt (135°F/57°C, 155°F/68°C, 175°F/79°C, 200°F/93°C hoặc 286°F/141°C).
- Giai đoạn dập cháy: Bầu thủy tinh vỡ giải phóng lực ép, áp lực nước cùng lò xo Nickel đẩy bung cụm nắp bịt ra ngoài. Dòng nước va đập mạnh vào tấm định hướng stainless steel phía trên và xòe thành màng sương hình nón bao phủ đám cháy phía dưới.
Ứng dụng
Nhờ thiết kế hướng lên (Upright) bền bỉ cùng hệ số lưu lượng K5.6 tiêu chuẩn, đầu phun Sprinkler Viking VK1001 được ứng dụng rộng rãi trong nhiều loại hình công trình:
- Lắp đặt dọc theo các đường ống PCCC đi nổi sát trần, dưới mái tôn nhà xưởng công nghiệp, kho chứa hàng và xưởng sản xuất.
- Bảo vệ các không gian thuộc diện tích nguy hiểm nhẹ (Light Hazard), nguy hiểm thông thường (Ordinary Hazard) và nguy hiểm cao (Extra Hazard) theo NFPA 13.
- Trang bị trong các hệ thống sprinkler khô hút chân không (FM Approved vacuum dry sprinkler systems) với áp suất chân không giám sát lên tới -3 psi (-207 mbar).
- Ứng dụng tại các môi trường hóa chất, hơi muối hoặc ngoài trời khi chọn phiên bản phủ lớp chống ăn mòn ENT hoặc Polyester.
Khả năng chữa cháy
Đầu phun Viking VK1001 mang lại hiệu suất dập tắt ngọn lửa ấn tượng nhờ đặc tính thủy lực chuẩn xác:
- Lưu lượng phân bổ tối ưu: Hệ số K5.6 U.S. (80.6 metric) cung cấp màng nước bao phủ đồng đều, kiểm soát nhanh các đám cháy bùng phát ban đầu.
- Khả năng chịu áp lực vượt trội: Thiết bị đạt định mức áp suất làm việc tối đa lên tới 250 psi (17.2 bar) theo cULus Listed và 175 psi (12 bar) theo FM/VdS/CE, cùng áp suất thử thủy lực kiểm định xưởng đạt 500 psi (35 bar).
- Khả năng kết hợp phụ kiện: Tương thích hoàn hảo với vành chắn rác/nước Model XWU Upright Water Shield và khung bảo vệ va đập cơ học Model XG Sprinkler Guard.
Hướng dẫn lựa chọn và lắp đặt
Tuân thủ các hướng dẫn kỹ thuật sau giúp đảm bảo tính an toàn và hiệu quả thi công cho hệ thống PCCC:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Sử dụng cờ lê chuyên dụng: Bắt buộc dùng cờ lê thẳng Viking Part Number 23559MB để vặn siết đầu phun. Tuyệt đối không dùng cờ lê thường kẹp vào khung cánh hay bầu thủy tinh.
- Kiểm tra trước khi lắp: Chỉ sử dụng đầu phun còn nguyên vẹn, bầu thủy tinh có bọt khí quan sát được. Loại bỏ ngay thiết bị bị vỡ bầu, mất dung dịch hoặc có dấu hiệu va đập.
- Momen siết quy định: Quấn băng tan NPT vừa đủ vào chân ren, siết đầu phun với lực momen tối đa không vượt quá 14 ft-lbs (19 N-m) đối với ren 1/2″.
- Bảo vệ thiết bị: Giữ nguyên nắp chụp bảo vệ cam/nhựa trong suốt quá trình thi công và chỉ tháo bỏ ngay trước khi nghiệm thu đưa hệ thống vào vận hành chính thức.
