Mô tả
Tổng quan

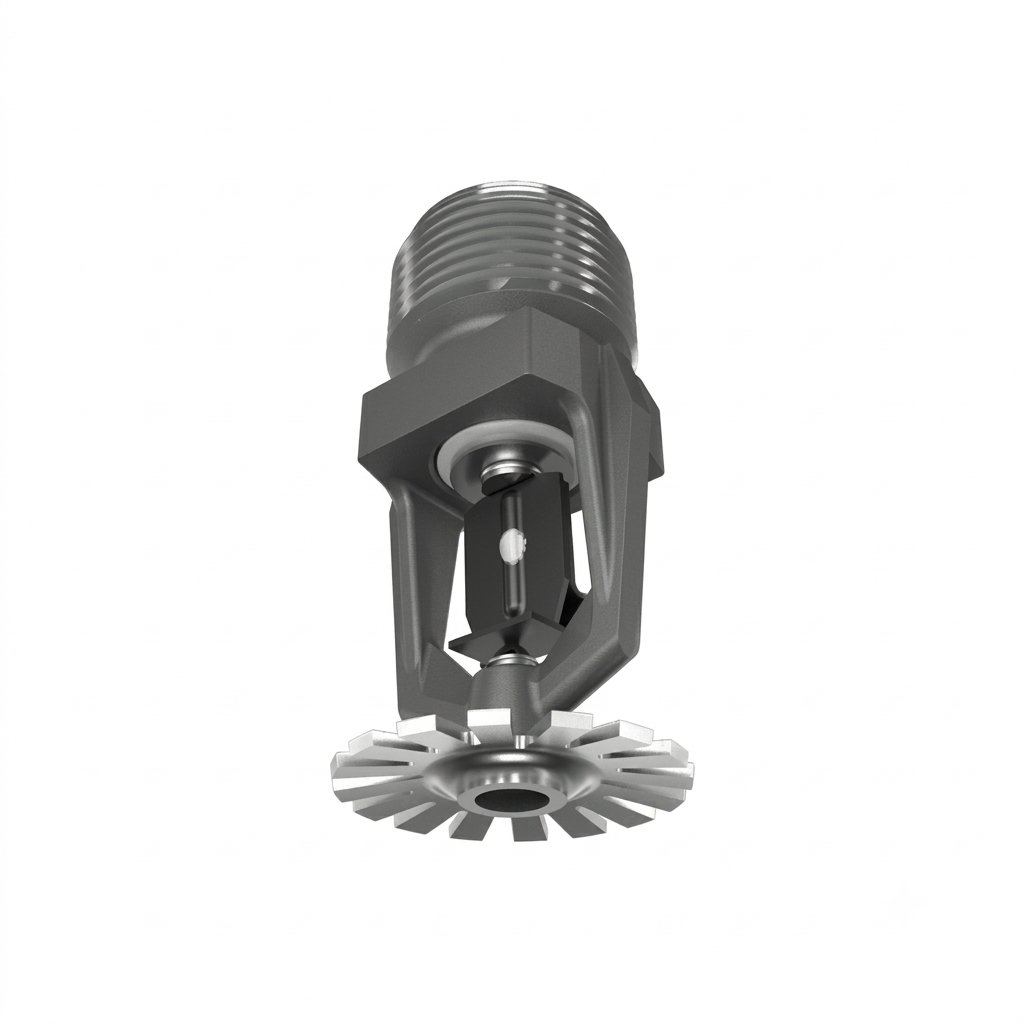

Đầu phun Sprinkler Viking VK368 (Standard Response Stainless Steel Pendent Sprinkler VK368 K8.0) là dòng sản phẩm đầu phun chữa cháy tự động hướng xuống (Pendent) làm bằng thép không gỉ nguyên khối, sử dụng cơ cấu nhạy nhiệt mối hàn chì (solder link) phản ứng tiêu chuẩn thuộc phân khúc lưu lượng lớn, được nghiên cứu và chế tạo bởi tập đoàn Viking (Mỹ/Đức). Thiết bị được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy tự động lắp đặt trong môi trường ăn mòn khắc nghiệt, nơi các dòng đầu phun bằng đồng thau thông thường dễ bị oxy hóa và xuống cấp theo thời gian.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK368 nhập khẩu chính hãng từ Đức/Mỹ luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn cho các dự án nhà máy hóa chất, xưởng đóng tàu, khu công nghiệp ven biển, nhà máy chế biến thực phẩm và môi trường có tính ăn mòn cao nhờ độ bền vật liệu vượt trội và tính năng vận hành an toàn lâu dài.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK368 sở hữu kết cấu gia công cơ khí chính xác hoàn toàn từ các dòng vật liệu thép không gỉ và hợp kim chống ăn mòn cao cấp, đảm bảo khả năng chịu lực nén cơ học và vận hành bền bỉ dưới áp lực hệ thống:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Thân đầu phun (Sprinkler Body) | Thép không gỉ UNS-J92800 | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 3/4 in NPT (20 mm BSPT), kháng hóa chất và chống ăn mòn môi trường vượt trội. |
| Tấm định hướng (Deflector) | Thép không gỉ UNS-S32205 | Gắn cố định phía dưới khung, xé nhỏ dòng nước xả lưu lượng lớn K8.0 thành màng phun hình nón tỏa rộng xuống dưới bao phủ khu vực bảo vệ. |
| Ghế đệm (Seat) | Thép không gỉ UNS-S31600 | Bề mặt tựa làm kín chịu áp lực nước trực tiếp từ đường ống cấp nước PCCC. |
| Vít nén (Compression Screw) | Hợp kim Nickel | Cố định và tạo lực nén chuẩn xác cho cụm cơ cấu ngắt nhiệt trong quá trình định chuẩn tại nhà máy. |
| Cụm làm kín (Sealing Assembly) | Lò xo Belleville Nickel Alloy bọc PTFE và phủ băng PTFE 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực làm việc. |
| Cơ cấu nhiệt (Fusible Element) | Hợp kim Beryllium Nickel UNS-N03360 với mối hàn Eutectic | Chứa mối hàn chì nhạy nhiệt (phủ sơn màu đen hoặc trắng tương ứng nhiệt độ), tự động tách rời khi nhiệt độ môi trường vượt ngưỡng định mức. |
Thân thiết bị có chiều cao tổng thể gọn nhẹ chỉ 2-3/8 in (60 mm). Hoàn thiện bề mặt tự nhiên bằng thép không gỉ sáng bóng giúp giữ nguyên đặc tính chống oxy hóa mà không cần phủ thêm các lớp mạ phụ trợ. Thiết bị có thể kết hợp linh hoạt với các dòng nắp chụp escutcheon bề mặt tiêu chuẩn (Standard surface-mounted escutcheons).
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK368 vận hành hoàn toàn tự động theo cơ chế nóng chảy của lớp hàn nhiệt hợp kim cơ học:
- Trạng thái chờ trực: Cụm liên kết hàn nhiệt chì nằm ép chặt ghế đệm UNS-S31600 và cụm làm kín lò xo Belleville bọc PTFE vào cửa xả, ngăn chặn hoàn toàn dòng nước áp lực phía sau chân ren.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của mối hàn (165°F / 74°C hoặc 205°F / 96°C). Lớp hợp kim hàn Eutectic nóng chảy, giải phóng cụm liên kết cơ học Beryllium Nickel.
- Xả nước dập đám cháy: Cụm cầu chì disengages hoàn toàn, áp lực nước đẩy bung ghế đệm và lò xo làm kín. Dòng nước lưu lượng lớn K8.0 xả trực diện hướng xuống tấm định hướng thép không gỉ UNS-S32205. Tấm định hướng xé nhỏ dòng chảy thành quầng màng nước dạng nón bao phủ rộng khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ cấu tạo hoàn toàn bằng thép không gỉ chuyên dụng chống ăn mòn, hệ số lưu lượng K8.0 lớn cùng các chứng nhận cULus, FM Approved, đầu phun Sprinkler Viking VK368 được ứng dụng đa dạng trong các môi trường khắc nghiệt:
- Nhà máy hóa chất & Lọc hóa dầu: Lắp đặt cho các hệ thống PCCC tự động tại khu vực sản xuất, kho chứa hóa chất có hơi axit hoặc hơi muối ăn mòn cao.
- Công trình ven biển & Biển đảo: Thi công tại các nhà xưởng ven biển, cảng hàng hải, giàn khoan dầu khí ngoài khơi nơi môi trường đọng sương muối gây hư hỏng đầu phun đồng thau.
- Nhà máy thực phẩm & Dược phẩm: Trang bị cho các dây chuyền chế biến thủy hải sản, nhà máy dược phẩm yêu cầu tiêu chuẩn vệ sinh, chống gỉ sét và chống nhiễm bẩn nghiêm ngặt.
- Khu vực rủi ro cháy cao: Lắp đặt trong các hệ thống PCCC tiêu chuẩn Light, Ordinary và Extra Hazard occupancies theo quy định NFPA 13.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK368 cung cấp hiệu suất khống chế đám cháy vượt trội nhờ sự kết hợp giữa hệ số lưu lượng K8.0 và thiết kế tấm định hướng Pendent xòe rộng:
- Lưu lượng phun nước lớn: Hệ số K8.0 U.S. (115 metric) cung cấp lưu lượng xả nước dồi dào ở mức áp suất thấp hơn so với dòng K5.6, giúp nhanh chóng cô lập và hạ nhiệt vùng cháy lớn.
- Màng nước bao phủ đồng đều: Tấm định hướng xé nhỏ dòng nước xả áp lực thành các hạt sương phân bổ đồng đều hình nón hướng xuống dưới, ngăn ngừa cháy lan sang cấu trúc khu vực xung quanh.
- Độ chịu áp an toàn: Áp suất làm việc tối đa định mức đạt 175 psi (12 bar) và áp suất thử thủy lực kiểm định tại xưởng lên tới 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK368 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và hướng dẫn kỹ thuật từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun VK368 bắt buộc phải được lắp đặt theo hướng xuống (Pendent) vuông góc với mặt phẳng trần nhà.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài NPT, vặn nhẹ đầu phun bằng tay vào măng sông.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê tiêu chuẩn Standard Wrench Part No. 10896W/B. Siết lực momen không vượt quá 20 ft-lbs (27.1 N-m) cho ren 3/4 in NPT. Tuyệt đối không kẹp cờ lê vào cụm cầu chì nhiệt hoặc tấm định hướng.
- Bảo vệ thiết bị: Hoàn thiện toàn bộ đường ống và công tác vệ sinh trước khi vặn đầu phun để tránh va đập cơ học làm tổn hại đến linh kiện cảm ứng nhiệt nhạy cảm bên trong.
