Tổng quan

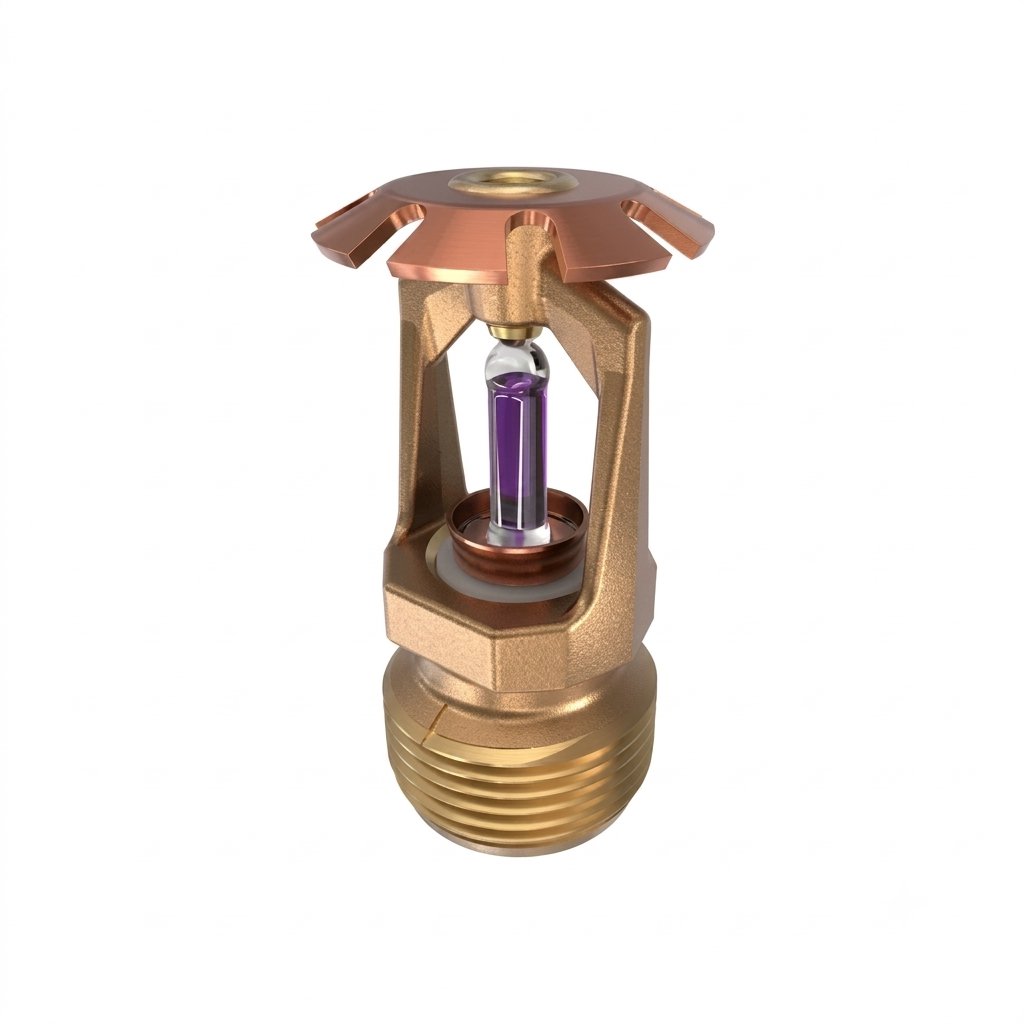

Đầu phun Sprinkler Viking VK120 (Micromatic Standard Response Conventional Sprinkler VK120) là dòng thiết bị chữa cháy tự động phản ứng tiêu chuẩn thuộc kiểu dáng truyền thống (Conventional / Old Style) thuộc Series Micromatic cao cấp, được nghiên cứu và chế tạo trực tiếp bởi tập đoàn Viking (Đức/Mỹ). Sản phẩm sở hữu hệ số lưu lượng lớn K8.0 (115.2 metric), được thiết kế chuyên dụng để phân phối dòng nước phun xòe theo cả hướng lên và hướng xuống dạng hình cầu (spherical pattern), giúp kiểm soát và dập tắt hiệu quả các đám cháy quy mô lớn ngay từ giai đoạn khởi phát. Thiết bị là giải pháp tối ưu cho các khu vực có kết cấu trần phức tạp, dầm kèo lộ thiên hoặc khu vực bị vướng tầm nhìn đòi hỏi mật độ xả nước cao.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK120 nhập khẩu chính hãng từ Đức luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn nhờ chất lượng rèn kim loại cao cấp, hệ số lưu lượng lớn và độ tin cậy vận hành lâu dài.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK120 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu áp lực hệ thống và môi trường vận hành khắc nghiệt:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame Casting) | Đồng thau UNS-C84400 / QM Brass | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 3/4 in NPT (20 mm BSPT), bảo vệ bầu thủy tinh và chịu momen xoắn vặn siết gá lắp. |
| Tấm định hướng (Deflector) | Đồng thau UNS-C26000 | Gắn cố định phía trên khung, thiết kế kiểu Conventional xé nhỏ dòng nước thành màng phun hình cầu xòe rộng cả hướng lên và hướng xuống. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt độ môi trường, dung dịch giãn nở làm vỡ bầu thủy tinh khi đạt ngưỡng nhiệt kích hoạt định mức. Chịu lạnh tới -65°F (-55°C). |
| Cụm làm kín (Sealing Assembly) | Hợp kim Nickel bọc màng PTFE (Teflon) 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực. |
| Đầu bịt & Chốt chèn (Pip Cap & Insert) | Đồng UNS-C11000 & Thép không gỉ UNS-S30400 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ đầu trên của bầu thủy tinh. |
| Vít điều chỉnh (Screw) | Đồng thau UNS-C36000 | Tạo lực nén chuẩn xác cho bầu thủy tinh trong quá trình định chuẩn tại nhà máy. |
Thân thiết bị và chân ren được gia công tiêu chuẩn, hỗ trợ tùy chọn các lớp phủ bề mặt chống ăn mòn chuyên dụng như Polyester (Trắng/Đen), Phủ sáp (Wax-Coated) hoặc Electroless Nickel PTFE (ENT) cho môi trường hóa chất, hơi muối. Ngoài ra, thiết bị có thể đặt hàng ở dạng đầu phun hở (open sprinkler) phục vụ cho hệ thống xả tràn Deluge.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK120 vận hành hoàn toàn tự động theo cơ chế cảm nhiệt trực tiếp của bầu thủy tinh 5 mm:
- Trạng thái chờ trực: Bầu thủy tinh 5 mm chứa dung dịch nhạy nhiệt nằm ép chặt cụm đệm làm kín Nickel bọc Teflon vào cửa xả, chặn hoàn toàn dòng nước trực áp phía sau chân ren 3/4 in NPT.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của bầu thủy tinh (từ 57°C đến 182°C). Dung dịch lỏng giãn nở làm vỡ bầu thủy tinh.
- Xả nước dập đám cháy: Bầu thủy tinh vỡ giải phóng cụm đệm làm kín. Áp lực nước trong đường ống đẩy bung nút bịt, xả trực diện dòng nước lưu lượng lớn lên tấm định hướng truyền thống. Tấm định hướng xé nhỏ dòng chảy thành màng sương hình cầu bao phủ cả diện tích phía trên lẫn khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ thiết kế truyền thống (Conventional) xả nước đa hướng kết hợp hệ số lưu lượng K8.0 cùng chứng nhận cULus/VdS uy tín, đầu phun Sprinkler Viking VK120 là lựa chọn dập lửa hàng đầu cho nhiều loại hình công trình:
- Nhà xưởng công nghiệp & Kho vận: Lắp đặt cho các nhà kho chứa hàng, xưởng sản xuất quy mô lớn có tải trọng cháy từ trung bình đến cao (Ordinary & Extra Hazard Occupancies).
- Công trình kết cấu phức tạp: Trang bị cho các khu vực trần mở lộ thiên, hệ thống dầm kèo thép hoặc đường ống kỹ thuật phức tạp nơi đầu phun một hướng không phủ hết.
- Hệ thống cải tạo & Thay thế: Sử dụng trực tiếp cho các công trình nâng cấp tuyến ống PCCC thiết kế theo dạng đầu phun truyền thống (Old Style).
- Môi trường hóa chất & Môi trường khắc nghiệt: Sử dụng phiên bản phủ ENT/Polyester/Wax chống ăn mòn hoặc đặt hàng ở dạng đầu phun hở cho hệ thống tràn ngập Deluge.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK120 cung cấp hiệu suất dập lửa mạnh mẽ nhờ sự kết hợp giữa hệ số K8.0 và cấu trúc tấm định hướng phân bổ màng nước hình cầu:
- Lưu lượng xả nước lớn: Hệ số K8.0 (115.2 LPM/bar½) cung cấp mật độ phun nước chữa cháy cao ở áp suất làm việc thấp hơn, giúp làm mát nhanh và khống chế đám cháy quy mô lớn.
- Phân bổ màng nước đa hướng: Tấm định hướng thiết kế hình học chính xác chia lượng nước xả thành màng sương hình cầu bao phủ diện tích rộng lớn cả phía trên lẫn phía dưới.
- Khả năng chịu áp lực cao: Chịu áp suất làm việc tối đa lên tới 175 psi (12 bar) và áp suất thử thủy lực tại xưởng đạt 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK120 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và chỉ dẫn từ datasheet của hãng:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Lắp đặt đầu phun VK120 linh hoạt theo phương thẳng đứng (hướng lên hoặc hướng xuống) phù hợp với bản vẽ thiết kế đường ống.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài 3/4 in NPT, dùng tay vặn nhẹ đầu phun vào măng sông.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê tiêu chuẩn Standard Wrench (P/N 21475M/B) hoặc cờ lê cho đầu phủ sáp (P/N 10896W/B hoặc Socket Wrench 13577W/B). Siết lực momen định mức cho ren 3/4 in NPT không quá 20 ft-lbs (27.1 N-m). Tuyệt đối không kẹp cờ lê vào khung hoặc bầu thủy tinh.
- Bảo vệ thiết bị: Hoàn thiện toàn bộ tuyến đường ống trước khi tháo nắp bảo vệ nhựa để tránh va đập cơ học làm vỡ bầu thủy tinh.
