Mô tả
Tổng quan

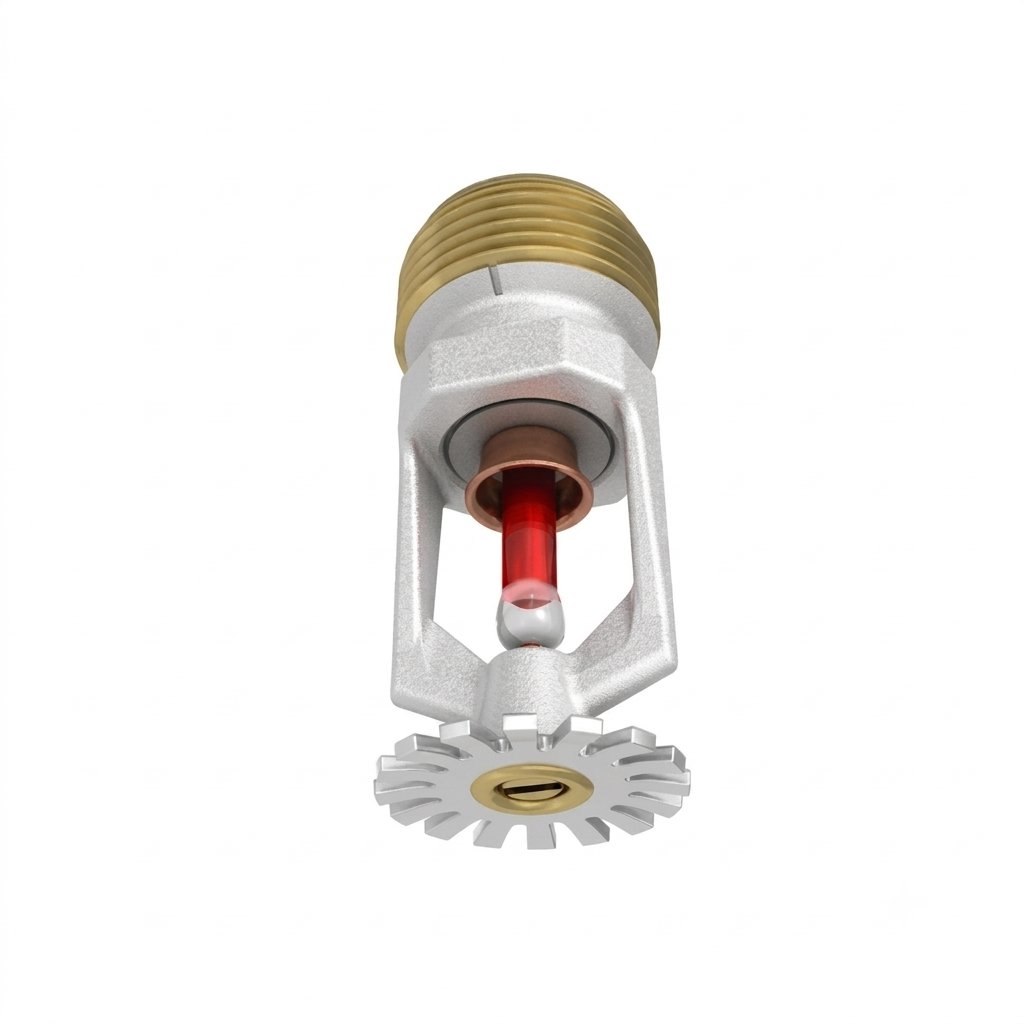

Đầu phun Sprinkler Viking VK202 (Micromatic® Standard Response Pendent Sprinkler VK202 K8.0) là dòng sản phẩm đầu phun chữa cháy tự động hướng xuống (Pendent) phản ứng tiêu chuẩn thuộc Series Micromatic® cao cấp, được nghiên cứu và chế tạo bởi tập đoàn Viking (Mỹ/Đức). Thiết bị sở hữu hệ số lưu lượng lớn K8.0 (115.2 metric), cung cấp lưu lượng nước dập lửa mạnh mẽ ở mức áp suất vừa phải, giúp kiểm soát và dập tắt hiệu quả các đám cháy diện rộng ngay từ giai đoạn khởi phát.
Tại thị trường Việt Nam, dòng đầu phun Sprinkler Viking VK202 nhập khẩu chính hãng từ Đức/Mỹ luôn được các kỹ sư cơ điện M&E và nhà thầu PCCC ưu tiên lựa chọn cho các dự án trung tâm thương mại, cao ốc văn phòng, nhà xưởng công nghiệp và kho bãi logistics nhờ khả năng phân bổ màng nước dày đặc, độ bền cơ học cao và tính thẩm mỹ lắp trần ấn tượng.
Cấu tạo và đặc điểm
Đầu phun Sprinkler Viking VK202 sở hữu kết cấu gia công cơ khí chính xác từ các vật liệu hợp kim chống ăn mòn vượt trội, đảm bảo khả năng chịu lực nén cơ học và vận hành bền bỉ dưới áp lực hệ thống:
| Bộ phận cấu tạo | Vật liệu chế tạo | Chức năng & Đặc tính kỹ thuật |
|---|---|---|
| Khung đầu phun (Frame Casting) | Đồng thau UNS-C84400 | Đúc nguyên khối chắc chắn, chịu lực kết nối ren 1/2 in NPT (15 mm) hoặc 3/4 in NPT (20 mm), định hình khung cơ học bảo vệ bầu thủy tinh dưới áp suất hệ thống. |
| Tấm định hướng (Deflector) | Phosphor Bronze UNS-C51000 hoặc Đồng UNS-C19500 | Gắn cố định phía dưới khung, xé nhỏ dòng nước xả lưu lượng lớn K8.0 thành màng phun hình nón tỏa rộng xuống dưới bao phủ không gian bảo vệ. |
| Bầu thủy tinh cảm nhiệt (Bulb) | Thủy tinh chứa dung dịch nhạy nhiệt (Đường kính 5 mm) | Cảm biến nhiệt độ môi trường, dung dịch giãn nở làm vỡ bầu thủy tinh khi đạt ngưỡng nhiệt kích hoạt định mức. Chịu lạnh tới -65°F (-55°C). |
| Cụm làm kín (Sealing Assembly) | Lò xo Belleville Nickel Alloy bọc màng PTFE (Teflon) 2 mặt | Chặn kín cửa xả nước ở trạng thái chờ trực, lớp phủ PTFE chống dính giúp cụm đệm bung nhanh không rò rỉ dưới áp lực làm việc. |
| Đầu bịt & Đế (Pip Cap & Insert) | Đồng UNS-C11000 và Thép không gỉ UNS-S30400 | Giữ cố định gioăng làm kín và chịu lực nén trực tiếp từ bầu thủy tinh dưới áp suất hệ thống. |
| Vít nén (Screw) | Đồng thau UNS-C36000 | Tạo lực nén chuẩn xác cho bầu thủy tinh trong quá trình định chuẩn tại nhà máy. Thân mạ ENT ở phiên bản phủ ENT. |

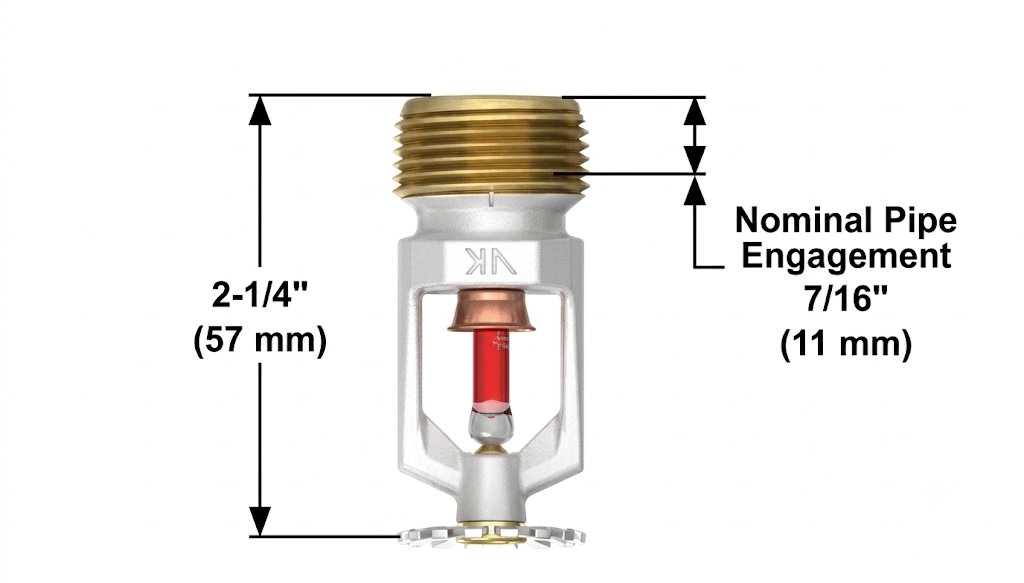

Thân thiết bị có chiều dài tổng thể gọn nhẹ chỉ 2-1/4 in (57 mm). Ngoài lớp mạ đồng thau hoặc Chrome trang trí tiêu chuẩn, Viking VK202 còn tích hợp các tùy chọn lớp phủ chống ăn mòn cao cấp như Polyester (Trắng/Đen), mạ Electroless Nickel PTFE (ENT) hoặc phủ sáp (Wax/Wax over Polyester) chuyên dụng cho môi trường hóa chất, hơi muối. Thiết bị có thể kết hợp linh hoạt với các dòng nắp chụp escutcheon thẩm mỹ (Model E-1, E-2, E-3) hoặc tháo cụm bầu thủy tinh để làm đầu phun hở (open sprinkler) cho hệ thống xả tràn Deluge.
Nguyên lý hoạt động
Đầu phun Sprinkler Viking VK202 vận hành hoàn toàn tự động theo cơ chế cảm nhiệt trực tiếp của bầu thủy tinh 5 mm:
- Trạng thái chờ trực: Bầu thủy tinh 5 mm chứa dung dịch nhạy nhiệt nằm ép chặt cụm đệm làm kín lò xo Belleville bọc Teflon vào cửa xả, chặn hoàn toàn dòng nước trực áp phía sau chân ren.
- Kích hoạt cảm nhiệt: Khi xảy ra hỏa hoạn, luồng khí nóng tích tụ sát trần làm nhiệt độ tăng đạt ngưỡng định mức kích hoạt của bầu thủy tinh (từ 57°C đến 260°C). Dung dịch lỏng giãn nở làm vỡ bầu thủy tinh.
- Xả nước dập đám cháy: Bầu thủy tinh vỡ giải phóng cụm đệm làm kín. Áp lực nước trong đường ống đẩy bung nút bịt Pip Cap, xả trực diện dòng nước lưu lượng lớn K8.0 hướng xuống tấm định hướng. Tấm định hướng xé nhỏ dòng chảy thành quầng màng nước dạng nón bao phủ rộng khu vực phía dưới để dập tắt ngọn lửa.
Ứng dụng
Nhờ hệ số lưu lượng K8.0 lớn, thiết kế Pendent thẩm mỹ cùng hàng loạt chứng nhận kỹ thuật toàn cầu cULus, FM, VdS, đầu phun Sprinkler Viking VK202 được ứng dụng đa dạng trong các mô hình công trình:
- Trung tâm thương mại & Cao ốc văn phòng: Lắp đặt âm trần hoặc chìm trên hệ thống trần thạch cao, trần nhôm kết hợp nắp chụp escutcheon E-1, E-2 để tạo tính thẩm mỹ kiến trúc sang trọng.
- Nhà xưởng công nghiệp & Kho bãi logistics: Thi công lắp đặt hướng xuống dưới tuyến đường ống treo nổi cho các khu vực chứa hàng hóa có tải trọng cháy cao (Extra Hazard).
- Môi trường hóa chất & Ven biển: Trang bị các phiên bản phủ chống ăn mòn ENT, Polyester hoặc Wax Coated cho nhà máy hóa chất, kho lạnh, xưởng chế biến thủy hải sản.
- Lò sấy & Hệ thống xả tràn: Sử dụng phiên bản Ultra-High 500°F (260°C) cho lò sấy công nghiệp hoặc phiên bản đầu phun hở cho hệ thống tràn ngập Deluge.
Khả năng chữa cháy
Đầu phun Sprinkler Viking VK202 cung cấp hiệu suất khống chế đám cháy vượt trội nhờ sự kết hợp giữa hệ số lưu lượng K8.0 và thiết kế tấm định hướng hướng xuống phân tán nước tối ưu:
- Lưu lượng phun nước lớn: Hệ số K8.0 U.S. (115.2 metric) cung cấp lượng nước xả dập lửa dồi dào ở mức áp suất thấp hơn so với dòng K5.6, giúp hạ nhiệt độ ngọn lửa tức thì.
- Phủ kín diện tích bảo vệ: Tấm định hướng phân tách dòng chảy thành vô số hạt sương nhỏ phủ đều hình nón hướng xuống dưới, cô lập đám cháy và ngăn ngừa khói độc lan rộng.
- Áp suất chịu tải an toàn: Áp suất làm việc tối đa định mức đạt 175 psi (12 bar) và áp suất thử thủy lực kiểm định tại xưởng lên tới 500 psi (34.5 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thi công, gá lắp và bảo trì đầu phun Sprinkler Viking VK202 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 13, NFPA 25 và hướng dẫn kỹ thuật từ nhà sản xuất:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Định vị lắp đặt: Đầu phun VK202 bắt buộc phải được lắp đặt theo hướng xuống (Pendent) vuông góc với mặt phẳng trần nhà.
- Bôi keo và gá ren: Bôi keo làm kín ren chuyên dụng hoặc quấn băng tan lên ren ngoài NPT, vặn nhẹ đầu phun bằng tay vào măng sông.
- Siết lực bằng cờ lê chuyên dụng: Sử dụng cờ lê tiêu chuẩn Standard Wrench Part No. 21475M/B (hoặc Part No. 10896W/B cho loại phủ sáp / Socket Wrench Part No. 13655W/B cho lắp âm trần). Siết lực momen không vượt quá 14 ft-lbs (19.0 N-m) cho ren 1/2 in NPT, hoặc 20 ft-lbs (27.1 N-m) cho ren 3/4 in NPT. Tuyệt đối không kẹp cờ lê vào khung hoặc bầu thủy tinh.
- Bảo vệ thiết bị: Giữ nguyên nắp bảo vệ nhựa trong suốt quá trình vận chuyển và thi công trần. Chỉ tháo bỏ nắp bảo vệ sau khi toàn bộ đường ống và công tác hoàn thiện trần hoàn tất để phòng tránh các va đập cơ học.
