Mô tả
Tổng quan

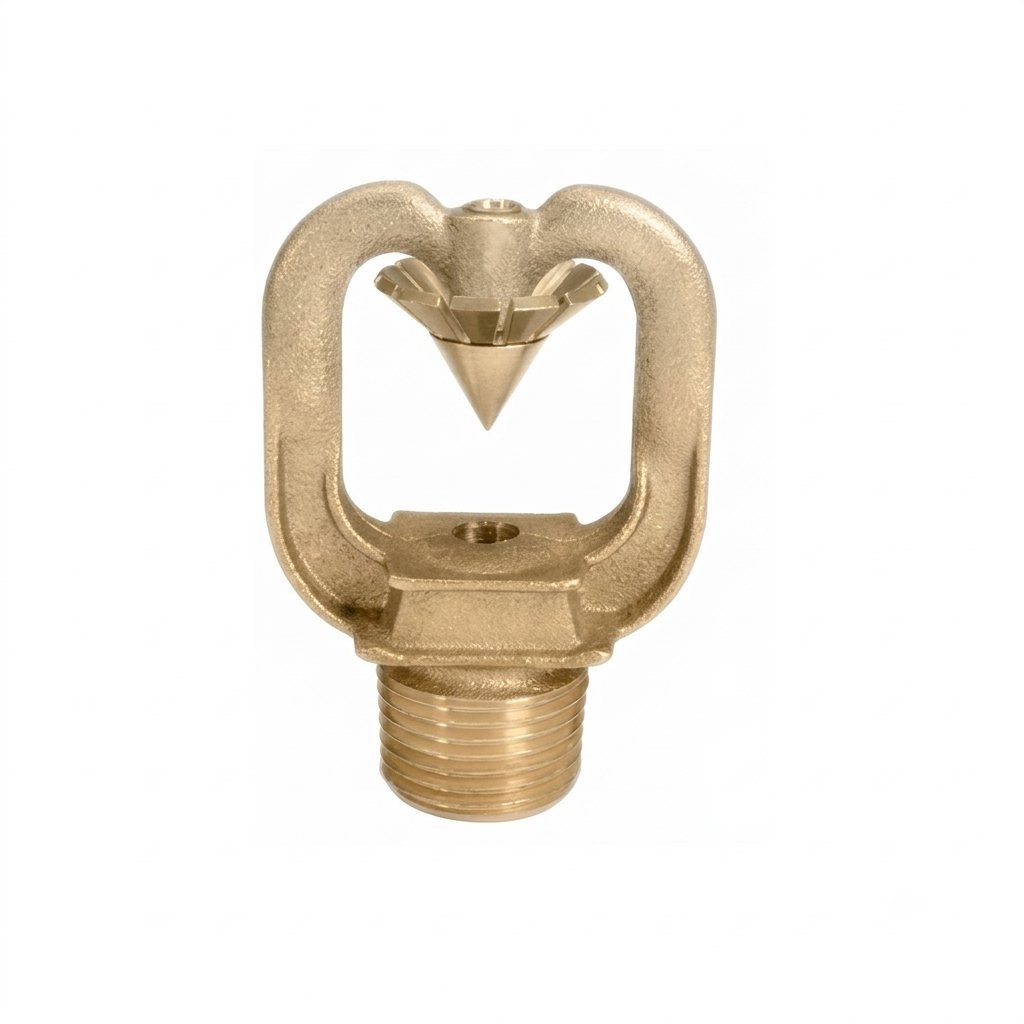

Đầu phun Sprinkler Tyco Type D3 Protectospray (nozzle hở xả màn nước) là dòng thiết bị phun nước chữa cháy cố định không tự động (non-automatic directional spray nozzle) tốc độ trung bình, được nghiên cứu và chế tạo bởi tập đoàn Tyco Fire Protection Products (Johnson Controls). Thiết bị được thiết kế chuyên dụng cho các hệ thống chữa cháy tràn ngập (deluge systems) nhằm bảo vệ chống bức xạ nhiệt và dập tắt hỏa hoạn cho các bề mặt kết nối, thiết bị công nghiệp trọng điểm thuộc khu vực nguy hiểm cao.
Tại thị trường Việt Nam, dòng đầu phun màn nước Tyco D3 Protectospray nhập khẩu chính hãng từ Anh (trước đây gọi là Gem Type D3) luôn là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu PCCC cho các nhà máy lọc hóa dầu, kho bồn khí LPG, trạm biến áp và các vách ngăn làm mát công trình.
Cấu tạo và đặc điểm

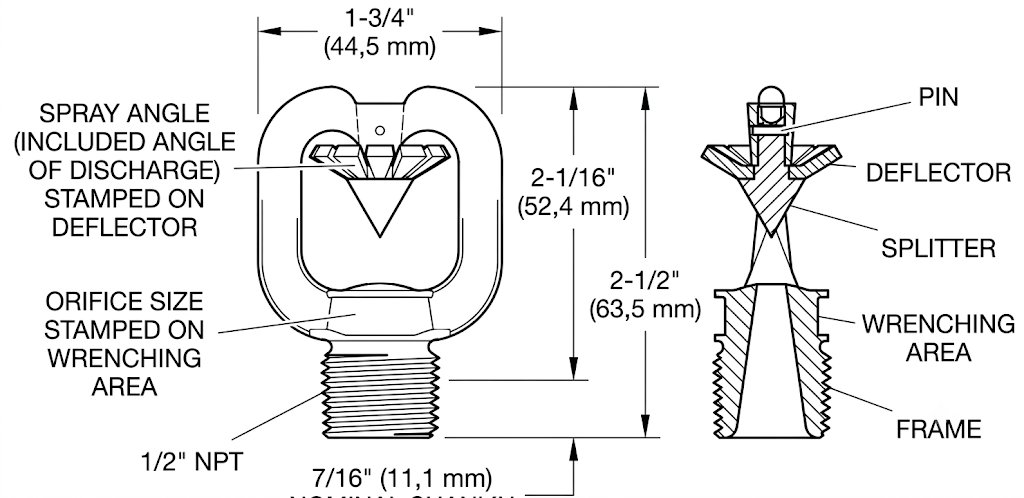

Đầu phun Sprinkler Tyco Type D3 Protectospray sở hữu cấu trúc khung hở đúc nguyên khối chắc chắn, chế tạo hoàn toàn từ các hợp kim chống ăn mòn cao cấp nhằm vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt:
| Bộ phận cấu tạo | Vật liệu chế tạo (Đồng / Bronze) | Vật liệu chế tạo (Inox / Stainless Steel) | Chức năng & Đặc tính kỹ thuật |
|---|---|---|---|
| Khung chính (Frame) | Đồng đỏ (Bronze) | Thép không gỉ ASTM A-743 Grade CF-8M | Chịu lực kết nối ren 1/2 in. NPT với đường ống hệ thống tràn ngập, định hình khung tản nước chắc chắn. |
| Tấm định hướng (Deflector) | Đồng đỏ (Bronze) | Thép không gỉ Type 316 S.S. | Định hình và xòe rộng dòng nước thành màng phun hình nón phủ đều bề mặt bảo vệ. Dập nổi góc phun trên bề mặt. |
| Bộ chia dòng (Splitter) | Đồng đỏ (Bronze) | Thép không gỉ Type 316 S.S. | Tách và phân bổ đều dòng chảy áp lực cao trước khi va đập vào tấm định hướng. |
| Chốt cố định (Pin) | Đồng đỏ (Bronze) | Thép không gỉ Type 316 S.S. | Cố định chắc chắn cụm bộ chia dòng và tấm định hướng trên đỉnh khung đầu phun. |
Đầu phun cung cấp hai tùy chọn vật liệu chính là Đồng thau/Đồng đỏ và Thép không gỉ 316, đi kèm các lớp hoàn thiện như Đồng tự nhiên (Natural Finish Bronze), Mạ Chrome, Sơn phủ Teflon hoặc Bọc chì (Lead Coated) giúp chống chịu tuyệt vời trong không khí biển và môi trường hóa chất ăn mòn. Trên khu vực vặn siết (wrenching area) của thiết bị luôn được dập nổi rõ ràng quy cách kích thước lỗ phun (orifice size).
Nguyên lý hoạt động
Khác với các dòng đầu phun chữa cháy tự động dùng bầu thủy tinh hay cầu chì nhiệt, đầu phun Tyco D3 Protectospray là dạng đầu phun hở (open nozzle) vận hành thông qua hệ thống van xả tràn (Deluge Valve) trung tâm:
- Trạng thái chờ trực: Toàn bộ đường ống dẫn phía sau van xả tràn ở trạng thái khô (không chứa nước). Đầu phun D3 luôn mở hoàn toàn sẵn sàng xả nước.
- Kích hoạt hệ thống: Khi các thiết bị báo cháy (đầu báo khói, đầu báo nhiệt hoặc nút ấn khẩn cấp) gửi tín hiệu về tủ điều khiển, van xả tràn tự động mở ra. Nước áp lực cao lập tức tràn vào hệ thống đường ống và cấp đồng thời đến tất cả các đầu phun D3 trong khu vực.
- Tạo màng nước bao phủ: Dòng nước đi qua lỗ xả được bộ chia dòng (splitter) phân tách và đập thẳng vào tấm định hướng (deflector). Dòng chảy bị xé nhỏ thành vô số hạt sương nước tốc độ trung bình, tạo thành màng nước hình nón xòe rộng phủ kín bề mặt bồn bể, vách tường hoặc thiết bị cần bảo vệ.
Ứng dụng
Nhờ khả năng phun định hướng chính xác và tạo màng nước làm mát hiệu quả, đầu phun Tyco D3 Protectospray được ứng dụng rộng rãi trong các dự án công nghiệp nặng và cơ sở hạ tầng trọng điểm:
- Bảo vệ bồn chứa nhiên liệu & Bồn LPG: Lắp đặt xung quanh bề mặt bồn chứa xăng dầu, khí hóa lỏng để làm mát, chống hiện tượng nổ bồn (BLEVE) khi có cháy lân cận.
- Màn nước ngăn cháy vách tường: Lắp đặt tạo màng chắn nước bảo vệ vách ngăn, cửa sổ, kính kiến trúc và khoảng cách an toàn giữa các tòa nhà.
- Trạm biến áp & Máy biến áp lực: Phun sương dập lửa và làm mát trực diện vỏ máy biến áp khi xảy ra sự cố chập cháy điện.
- Dây chuyền băng tải & Giàn khoan: Bảo vệ các tuyến băng tải than, khu vực công nghệ nguy hiểm trên giàn khoan dầu khí ngoài khơi.
Khả năng chữa cháy
Đầu phun Tyco Type D3 Protectospray cung cấp hiệu suất bảo vệ nhiệt vượt trội nhờ dải thông số thủy lực cực kỳ đa dạng:
- Phun bao phủ đồng đều: Thiết kế góc phun linh hoạt giúp màng nước bao phủ trọn vẹn bề mặt mục tiêu mà không bị xé rách hay tạo khoảng trống khuyết nước.
- Dải kích thước lỗ phun & Góc phun phong phú: Cung cấp 7 kích cỡ lỗ phun (No. 16 đến No. 34) tương ứng hệ số K từ 1.2 đến 7.2 GPM/psi½, cùng 8 góc xòe phun (65°, 80°, 95°, 110°, 125°, 140°, 160°, 180°) giúp kỹ sư tối ưu hóa tính toán lưu lượng theo tiêu chuẩn NFPA 15.
- Chịu áp suất vận hành cao: Đạt áp suất làm việc định mức lên tới 175 psi (12.1 bar) với dải áp suất tính toán phân bố dập lửa hiệu quả từ 20 psi đến 60 psi (1.4 bar – 4.1 bar).
Hướng dẫn lựa chọn và lắp đặt
Quy trình thiết kế, thi công và bảo trì đầu phun màn nước Tyco D3 cần tuân thủ nghiêm ngặt tiêu chuẩn NFPA 15, NFPA 25 và datasheet TFP802:
Quy trình thi công gá lắp chuẩn kỹ thuật:
- Thi công kết nối ren: Phủ keo lót ren chuyên dụng hoặc băng tan lên ren ngoài 1/2 in. NPT (hoặc ISO 7-1 theo mã cẩu). Vặn đầu phun D3 vào chân ren đường ống bằng tay.
- Siết lực bằng cờ lê chuyên dụng: Chỉ sử dụng duy nhất cờ lê chuyên dụng W-Type 11 Sprinkler Wrench kẹp vào vị trí vặn siết (wrenching area) trên thân. Siết lực momen định mức chuẩn từ 7 ft-lbs đến 14 ft-lbs (9.5 N-m đến 19.0 N-m). Tuyệt đối không siết quá lực gây nứt thân hoặc làm méo lệch bộ chia dòng.
- Lắp đặt lọc cặn đường ống (Y-Strainer): Theo quy định tiêu chuẩn NFPA 15, các hệ thống sử dụng đầu phun D3 có đường kính lỗ thoát nhỏ hơn 3/8 in. (9.5 mm) từ No. 16 đến No. 24 bắt buộc phải bổ sung bộ lọc cặn chính (Main Pipeline Strainers) trên đường cấp nước để ngăn ngừa tắc nghẽn.
- Sử dụng nắp bảo vệ chống xói/côn trùng: Đối với môi trường ngoài trời hoặc nhiều bụi bẩn, có thể trang bị thêm nắp chụp cao su Blow-Off Plugs (Style A đến Style K tương ứng từng cỡ lỗ) để ngăn côn trùng làm tổ. Nắp này sẽ tự động bị áp lực nước bật văng ra khi hệ thống kích hoạt.
