Đầu phun chữa cháy

Tổng quan

Đầu phun chữa cháy là thiết bị đầu cuối trong hệ thống chữa cháy tự động, đóng vai trò vừa là cảm biến nhiệt vừa là vòi phun nước trực tiếp. Thiết bị này được thiết kế để tự động kích hoạt khi nhiệt độ môi trường tại vị trí lắp đặt vượt quá ngưỡng quy định. Sprinkler được coi là giải pháp bảo vệ 24/7 hiệu quả nhất, giúp dập tắt hỏa hoạn ngay từ khi mới phát sinh mà không cần sự can thiệp của con người.

Trong hạ tầng PCCC hiện đại, đầu phun chữa cháy giúp khống chế đám cháy cục bộ, ngăn chặn sự cháy lan diện rộng và giảm thiểu thiệt hại về tài sản xuống mức thấp nhất. Theo thống kê, các tòa nhà trang bị hệ thống đầu phun đạt chuẩn có tỷ lệ an toàn cao hơn 80% so với các công trình không có hệ thống này. Chính vì tính thực tiễn cao, lắp đặt đầu phun chữa cháy đã trở thành yêu cầu bắt buộc trong các quy chuẩn xây dựng hiện nay.

Hiện nay, đầu phun được sản xuất với nhiều thông số kỹ thuật khác nhau về nhiệt độ kích hoạt, lưu lượng phun và kiểu dáng lắp đặt. Sự kết hợp giữa kỹ thuật cơ khí chính xác và nguyên lý thủy lực giúp thiết bị này vận hành ổn định trong nhiều thập kỷ. Bài viết này sẽ đi sâu vào cấu tạo kỹ thuật và nguyên lý hoạt động để giúp bạn lựa chọn được dòng đầu phun phù hợp nhất cho công trình của mình.

Phân loại

Đầu phun chữa cháy được phân loại dựa trên hướng phun, tốc độ phản ứng và đặc biệt là cơ chế kích hoạt để phù hợp với từng kịch bản chống cháy:

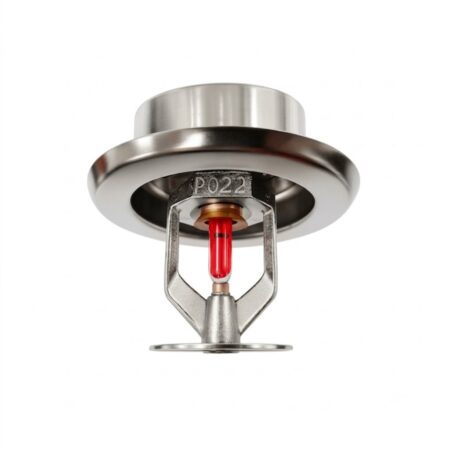

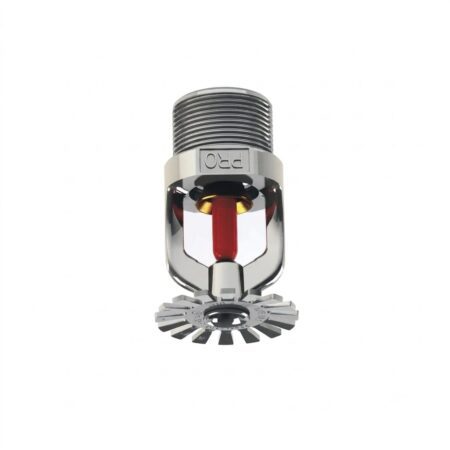

• Đầu phun hướng xuống (Pendent): Loại phổ biến nhất, lắp đặt dưới đường ống dẫn nước và phun nước theo hình nón xuống dưới, thường dùng cho văn phòng, căn hộ có trần thạch cao.
• Đầu phun hướng lên (Upright): Lắp đặt phía trên đường ống, phun nước hướng lên trên đập vào tấm dẫn hướng rồi tỏa ra xung quanh, chuyên dùng cho hầm để xe hoặc nhà xưởng trần hở.

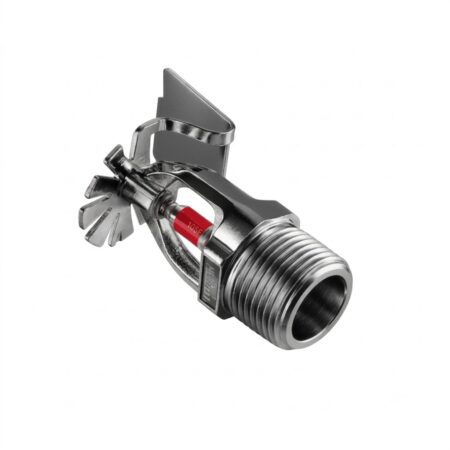

• Đầu phun hướng ngang (Sidewall): Lắp đặt bên hông tường hoặc dầm nhà, phun nước theo hình bán nguyệt, phù hợp cho hành lang, phòng khách sạn hoặc những nơi khó đi đường ống trên trần.
• Đầu phun hở Drencher (Đầu phun màn ngăn): Khác với Sprinkler, Drencher không có bóng thủy tinh cảm biến nhiệt. Nó luôn ở trạng thái hở để phun nước đồng loạt tạo màng ngăn cháy khi van trung tâm được kích hoạt.
• Đầu phun phản ứng nhanh (Quick Response): Sử dụng bóng thủy tinh nhỏ (3mm) giúp truyền nhiệt nhanh hơn, kích hoạt sớm hơn trong các tình huống nguy cấp để bảo vệ tính mạng con người.

Ngoài ra, Sprinkler còn được phân loại theo nhiệt độ kích hoạt nhận diện qua màu sắc chất lỏng (68°C màu đỏ, 79°C màu vàng). Việc lựa chọn đúng phân loại đầu phun giúp hệ thống hoạt động chính xác, tránh tình trạng báo cháy giả do nhiệt độ môi trường bình thường quá cao hoặc phản ứng chậm khi có sự cố thực tế xảy ra. Sự kết hợp giữa Sprinkler và Drencher tạo nên một mạng lưới ngăn chặn hỏa hoạn toàn diện từ bên trong ra bên ngoài.

Cấu tạo

Cấu tạo của đầu phun chữa cháy là sự phối hợp giữa các thành phần cơ khí chịu áp suất và bộ phận cảm biến nhiệt độ nhạy bén (đối với dòng Sprinkler). Dưới đây là các thành phần chi tiết:

Điểm khác biệt lớn nhất về cấu tạo giữa Sprinkler và Drencher là phần miệng phun. Sprinkler được bịt kín bởi bóng thủy tinh, trong khi Drencher để trống hoàn toàn để nước thoát ra ngay khi van tổng mở. Thân đầu phun được xử lý bề mặt kỹ lưỡng để chống lại sự ăn mòn của hơi ẩm và hóa chất trong không khí. Sự bền vững của cấu tạo giúp thiết bị luôn ở trạng thái sẵn sàng dù đã lắp đặt hàng chục năm trong công trình.

Nguyên lý hoạt động

Nguyên lý hoạt động của đầu phun chữa cháy dựa trên hiện tượng giãn nở nhiệt hoặc điều khiển tập trung từ van tràn (Deluge Valve). Đối với Sprinkler, khi xảy ra hỏa hoạn, nhiệt lượng tỏa ra làm chất lỏng bên trong bóng thủy tinh giãn nở nhanh chóng, tạo ra áp suất nội tại cực lớn khiến lớp vỏ thủy tinh bị vỡ vụn. Ngay sau đó, áp lực nước đẩy văng nút chặn ra ngoài và nước đập trực tiếp vào tấm dẫn hướng để tỏa ra khu vực cháy.

Nguyên lý hoạt động của đầu phun Drencher lại phụ thuộc vào hệ thống kích hoạt từ xa hoặc van tràn tự động. Khi hệ thống báo cháy gửi tín hiệu về tủ điều khiển, van Deluge sẽ mở ra, cho phép nước đi vào đường ống khô vốn đã lắp sẵn các đầu phun Drencher hở. Vì đầu phun không có bộ phận chặn nhiệt, nước sẽ phun ra đồng loạt tại tất cả các vị trí lắp Drencher, tạo thành một bức tường nước khổng lồ ngăn chặn sự lan truyền của lửa và khói.

Quy trình của Sprinkler diễn ra cục bộ, chỉ phun tại nơi có nhiệt cao, giúp tiết kiệm nước và giảm hư hỏng tài sản. Trong khi đó, Drencher phun theo khu vực lớn, phù hợp cho các khoang cháy rộng hoặc mặt ngoài tòa nhà để ngăn cháy lan từ công trình lân cận. Sau khi hỏa hoạn được kiểm soát, nước chỉ ngừng chảy khi van chặn tổng của hệ thống được khóa lại thủ công để tiến hành bảo trì và thay thế đầu phun mới nếu cần.

Vai trò trong pccc

Đầu phun chữa cháy đóng vai trò là “người lính tiên phong” trong chiến lược phòng cháy chữa cháy chủ động. Vai trò lớn nhất của nó là dập tắt hoặc khống chế ngọn lửa ngay từ giai đoạn ban đầu, khi nhiệt lượng còn chưa quá lớn để gây sập đổ cấu trúc. Sự kích hoạt tức thì giúp duy trì nhiệt độ căn phòng ở mức thấp, bảo vệ lối thoát nạn cho cư dân và giảm nồng độ khói độc hại sinh ra từ đám cháy, tăng khả năng sống sót cho con người.

Riêng đầu phun Drencher giữ vai trò chiến lược trong việc cô lập đám cháy tại các khu vực diện tích lớn như nhà xưởng, sân khấu hoặc hầm để xe. Bằng cách tạo ra màng ngăn cháy bằng nước, Drencher giúp phân chia không gian thành các khu vực an toàn, ngăn không cho ngọn lửa xâm nhập vào các vị trí nhạy cảm hoặc thoát ra ngoài công trình. Điều này đặc biệt quan trọng trong việc bảo vệ các vật liệu cháy lân cận không bị bùng phát do hiện tượng bức xạ nhiệt mạnh.

Ngoài ra, hệ thống đầu phun tự động giúp doanh nghiệp giảm thiểu đáng kể rủi ro kinh doanh và bảo vệ uy tín thương hiệu trước các sự cố bất ngờ. Việc trang bị đầu phun đạt chuẩn thường là điều kiện tiên quyết để được cấp phép vận hành và nhận mức phí bảo hiểm hỏa hoạn ưu đãi. Có thể nói, đầu phun chữa cháy chính là hạt nhân của sự an tâm, đảm bảo rằng mọi sự cố hỏa hoạn tiềm ẩn đều được xử lý một cách khoa học, nhanh chóng và hiệu quả.

Ứng dụng

Đầu phun chữa cháy được ứng dụng rộng rãi và đa dạng trong hầu hết các loại hình công trình nhờ hiệu quả dập lửa vượt trội và khả năng tùy biến cao:

• Tại văn phòng và chung cư: Sử dụng đầu phun Sprinkler hướng xuống (Pendent) kết hợp nắp che thẩm mỹ để bảo vệ không gian sống mà không làm ảnh hưởng đến thiết kế nội thất.
• Trong các hầm để xe và nhà kho: Ứng dụng đầu phun hướng lên (Upright) giúp nước phun lên trần để làm mát cấu trúc bê tông, đồng thời tỏa xuống dưới để dập tắt cháy từ phương tiện.
• Màng ngăn cháy tại sân khấu, xưởng phim: Sử dụng đầu phun Drencher lắp thành hàng để tạo bức tường nước ngăn cách khu vực khán giả và sân khấu khi xảy ra sự cố cháy nổ sân khấu.
• Bảo vệ mặt ngoài tòa nhà: Lắp đặt Drencher dọc theo cửa kính hoặc vách ngăn ngoài trời để phun nước làm mát, ngăn chặn lửa cháy lan từ các công trình liền kề.
• Khu trung tâm thương mại và rạp chiếu phim: Lắp đặt hệ thống đầu phun mật độ dày để bảo vệ lượng người tập trung đông, đảm bảo an toàn tối đa trong các không gian kín.

Thực tế cho thấy việc lắp đặt Sprinkler tại các khu vực bếp ăn công nghiệp hay kho tài liệu cũng cực kỳ quan trọng. Sự linh hoạt trong việc lựa chọn ngưỡng nhiệt độ kích hoạt giúp tránh tình trạng báo cháy giả do nhiệt độ nấu nướng bình thường. Đầu phun chữa cháy không chỉ là thiết bị kỹ thuật mà còn là giải pháp an toàn mang tính nhân văn, bảo vệ sự sống và tài sản của con người trong mọi môi trường sinh hoạt hằng ngày.

Cách lựa chọn thiết bị phù hợp

Để lựa chọn đầu phun chữa cháy phù hợp, yếu tố tiên quyết là xác định nhiệt độ môi trường làm việc bình thường của khu vực lắp đặt. Theo nguyên tắc, nhiệt độ kích hoạt của đầu phun Sprinkler phải cao hơn nhiệt độ môi trường tối đa ít nhất 30°C để tránh báo cháy giả. Ví dụ, trong văn phòng thông thường nên chọn loại 68°C (bóng đỏ), nhưng tại các nhà xưởng có lò nhiệt hoặc bếp công nghiệp, nên chọn loại 93°C (bóng xanh lá) hoặc cao hơn.

Chỉ số lưu lượng K-Factor cũng là một tiêu chí kỹ thuật cực kỳ quan trọng mà bạn cần quan tâm khi chọn mua đầu phun. Chỉ số K đại diện cho lượng nước phun ra ở một áp suất nhất định; thông thường K=5.6 dùng cho các tòa nhà dân dụng, trong khi K=8.0 hoặc cao hơn dành cho các kho hàng có kệ cao. Đối với đầu phun hở Drencher, lưu lượng phun cần được tính toán dựa trên độ rộng của màng ngăn cháy để đảm bảo bức tường nước đủ dày và liên tục.

Cuối cùng, hãy luôn lựa chọn sản phẩm từ các thương hiệu uy tín có đầy đủ giấy chứng nhận quốc tế như UL/FM và tem kiểm định của Cục Cảnh sát PCCC Việt Nam. Đừng vì tiết kiệm chi phí mà sử dụng hàng không rõ nguồn gốc, bởi chỉ cần một bóng thủy tinh không vỡ đúng lúc hoặc lỗ phun Drencher bị tắc nghẽn cũng có thể dẫn đến thảm họa lớn. Hãy yêu cầu đơn vị tư vấn báo giá đầu phun chữa cháy kèm theo chế độ bảo trì định kỳ để đảm bảo hệ thống luôn hoàn hảo.

Hướng dẫn lắp đặt

Quy trình lắp đặt đầu phun chữa cháy phải tuân thủ nghiêm ngặt theo tiêu chuẩn TCVN và bản vẽ thiết kế đã được thẩm duyệt. Trước khi lắp đặt, cần kiểm tra tình trạng đầu phun, đảm bảo bóng thủy tinh còn nguyên vẹn, không bị rạn nứt hay mất chất lỏng bên trong. Đối với đầu phun Sprinkler, chỉ được sử dụng cờ-lê chuyên dụng của hãng để siết đầu phun vào đường ống, tuyệt đối không dùng mỏ-lết thông thường vì có thể làm biến dạng khung thân.

Khoảng cách lắp đặt giữa các đầu phun phải đảm bảo diện tích bao phủ theo tính toán thủy lực, thông thường là từ 3m đến 4m giữa hai đầu phun tùy loại. Với đầu phun Drencher, các đầu phun thường được lắp đặt san sát nhau dọc theo thanh dẫn màng ngăn cháy để đảm bảo nước khi phun ra tạo thành một dải liên tục không kẽ hở. Đường ống dẫn cho Drencher thường là đường ống khô, do đó cần có độ dốc nhất định để nước thoát hết ra ngoài sau khi thử nghiệm, tránh rỉ sét bên trong.

Sau khi hoàn tất việc lắp đặt cơ khí, hệ thống cần được thử áp suất thủy tĩnh để kiểm tra độ kín của các mối nối ren. Lưu ý không được sơn, phết hoặc dán bất kỳ vật liệu gì lên bóng thủy tinh và tấm dẫn hướng của đầu phun vì sẽ làm sai lệch khả năng cảm biến nhiệt. Việc lắp đặt đúng kỹ thuật không chỉ đảm bảo hệ thống vận hành chính xác khi có hỏa hoạn mà còn giúp việc bảo trì, thay thế sau này trở nên dễ dàng và thuận tiện hơn cho ban quản lý tòa nhà.
